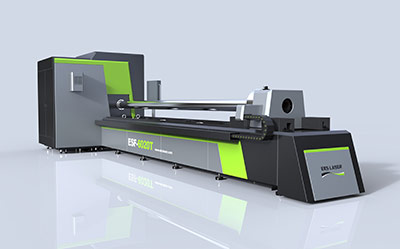

专业钢管数控激光切割机

在钣金加工领域,EKS Laser不断创新,引领着激光技术的深化应用。经过多年的市场积累,EKS激光已成为中国市场上的知名激光品牌,并且是中高端设备的代表。优质的产品和快捷的服务已在客户中形成了良好的声誉效应。


(带自动上下料装置


正面图片



背面图片

(备注:图片仅供参考)



项目

光纤激光切割机

模型

ESF-6022T-3000W

类型

三个卡盘(可选)

EKS激光

激光功率

3000瓦

尺寸

14毫米220毫米


14毫米160毫米

最高管长

6100毫米

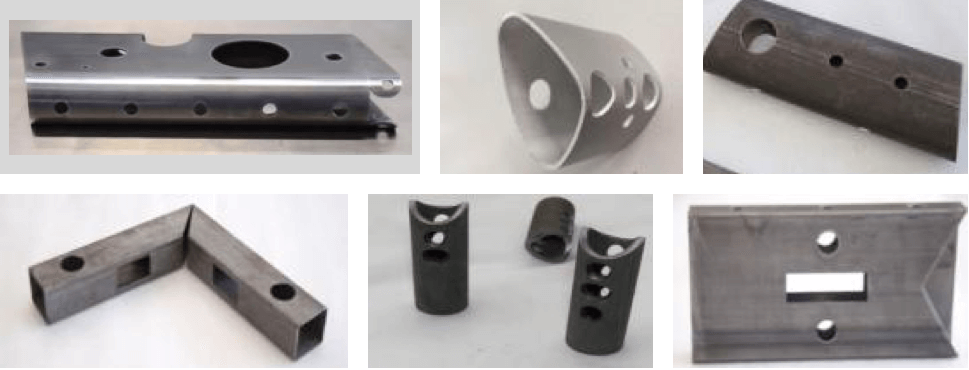

样品展示



EKS管/管激光切割机的独特优势:

我们采用的卡盘是由EKS独立开发并获得专利的激光。结构简单稳定。它具有良好的密封和运动特性。它可以夹紧方管,圆管,椭圆管,扁管,三角管,工字梁等材料。

尾矿处理功能,两个卡盘可固定并切割至少20毫米的尾矿,而外部卡盘可切割至少30毫米的尾矿。前卡盘C可以移动。切割头可以在两个卡盘之间切割尾矿,同时确保最终尾矿产品的切割精度(详细信息请参见下图)。三个卡盘可以切割而没有拖尾。

夹紧力可以精确控制。可以根据不同管径的壁厚调节夹紧力。夹紧力的精度为(±1公斤)。夹紧力对薄壁材料的影响是显而易见的。夹紧变形和松开的现象是

在生产过程中避免使用。同时,可以防止铝合金管,不锈钢管和表面处理管的夹紧面损坏。

使用以太网猫现场总线系统控制模式下,系统具有较高的实时性能和拓扑灵活性,包括高精度的设备同步。


齿条和导轨均具有密封和防尘结构,并具有自动润滑和加油功能,提高了使用寿命,确保了机床的运行精度。


使用专业的图形套件软件,它具有简单的布局,完整的功能并可以减少材料浪费。它与主流软件(例如CAD,soildworks,Proengineer)兼容,并且与其他软件兼容格式(例如igs,stp)兼容,并与3D图形绘图功能兼容。


三爪的优势

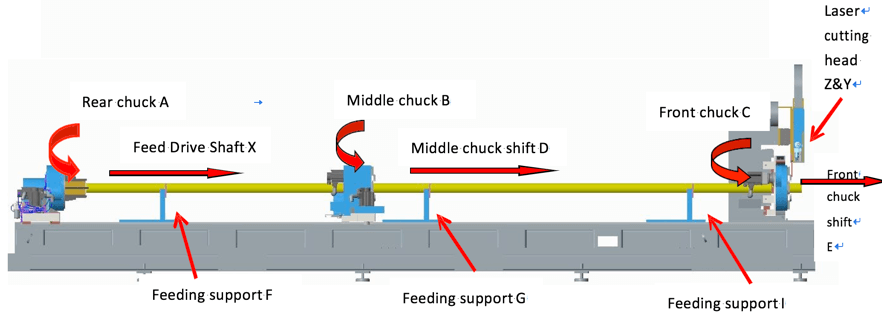

机床的切削区域由前,中,后卡盘组成。中间旋转卡盘可以防止管道在高速旋转360度时的惯性抖动,并避免了管道后端抖动对前端切割精度的影响。


T通过三点夹紧切割三个卡盘,可以实时保持三点夹紧支撑并校正管道弯曲。一些管道的相对切割效率比两个卡盘的切割效率高5%-10%。


管道有高负荷容量。单个管道的最大重量为180千克

(20公斤/平方米)。可定制用于12米超长原材料管道。



机床

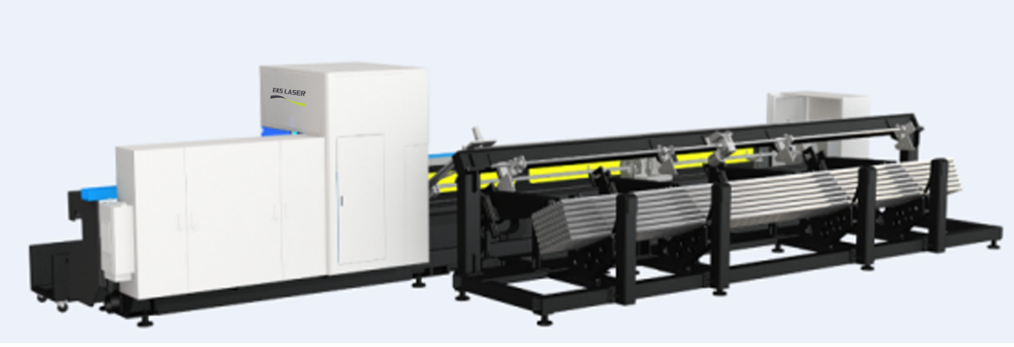

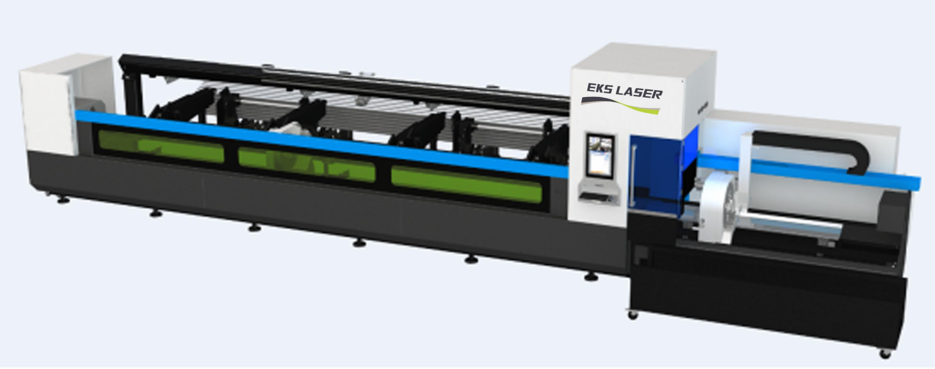

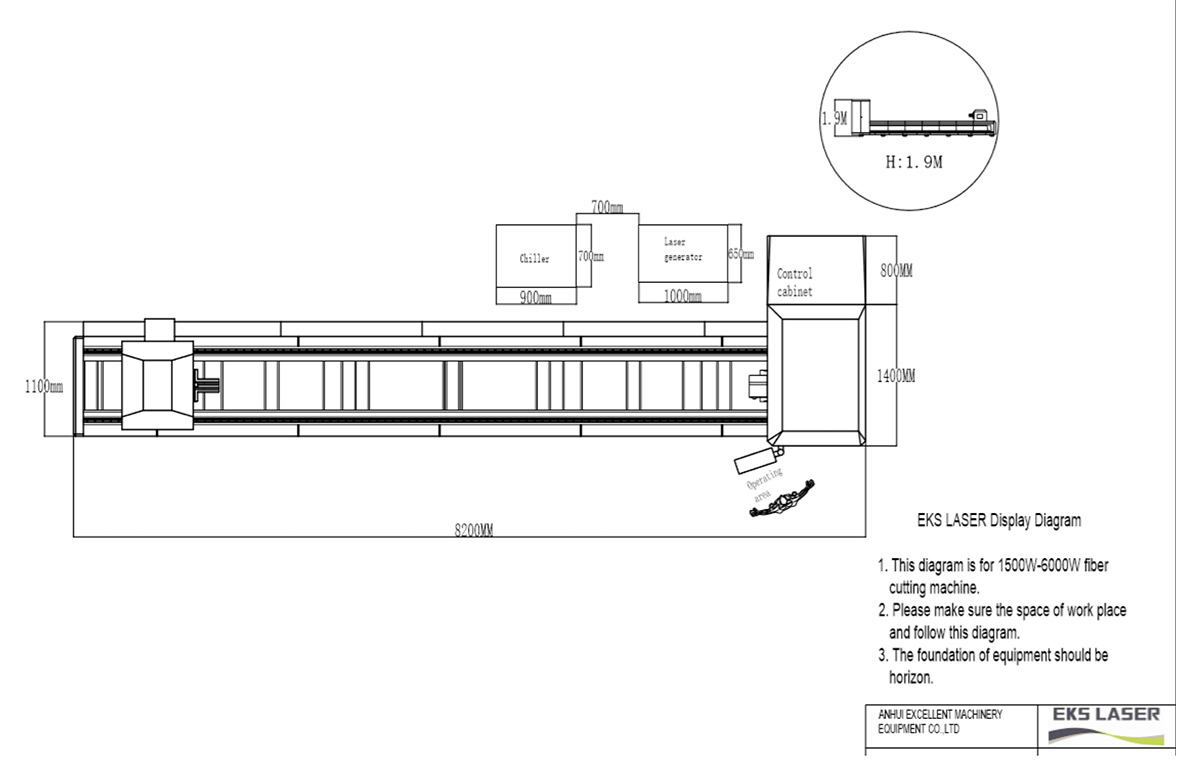

该设备由机床床身,前,中,后旋转卡盘,进给的浮动支撑,切割头的悬臂,操作控制部件,空气和水通道等组成。外围部件为进给机,卸料机,激光发生器,水箱,集尘器等


机床

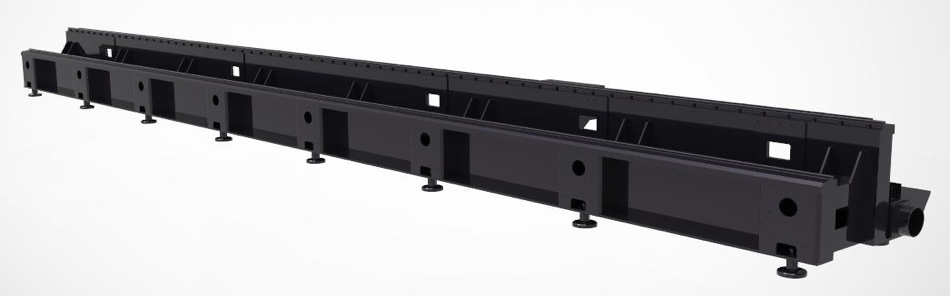

床身采用整体焊接结构。焊接完成后,内部应力通过退火消除并变粗糙。在第二次振动时效处理之后,对床进行精细处理。焊接和加工引起的应力得到更好的解决,从而大大提高了机床的稳定性。


X,Y,Z,U轴均配备进口伺服电机,高刚性精密减速机,磨齿条,高精度直线导轨等高效传动机构,有效地保证了传动精度;机床在切割区域配备了自动润滑装置,除尘和除烟装置,可以定期将位于切割区域底部的垃圾车拉出以清理废物。



卡盘(三个卡盘,两个卡盘可选):

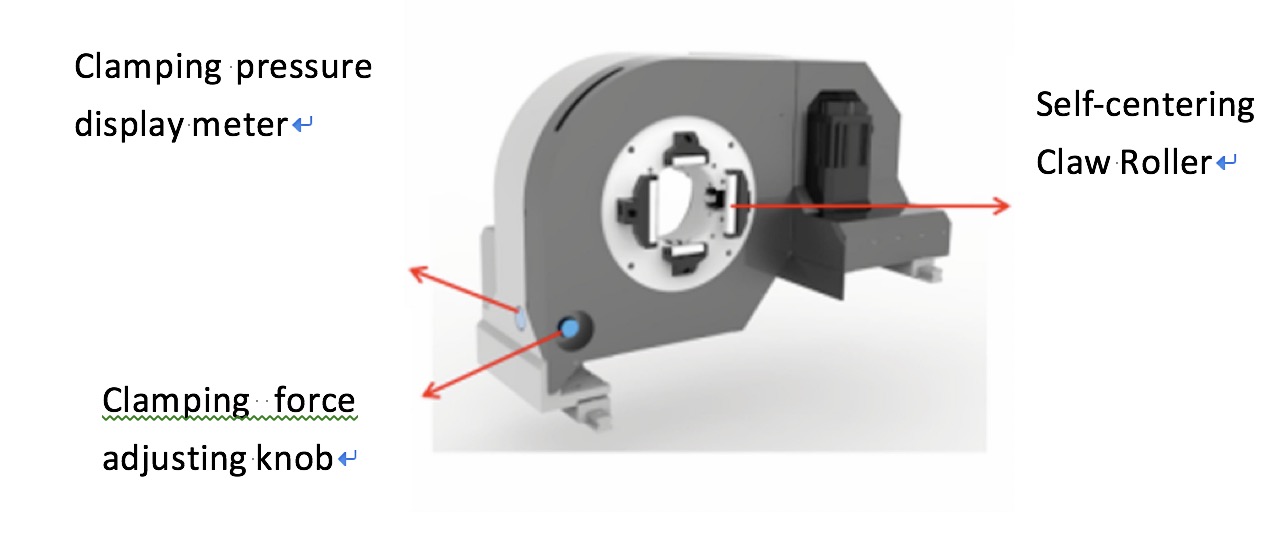

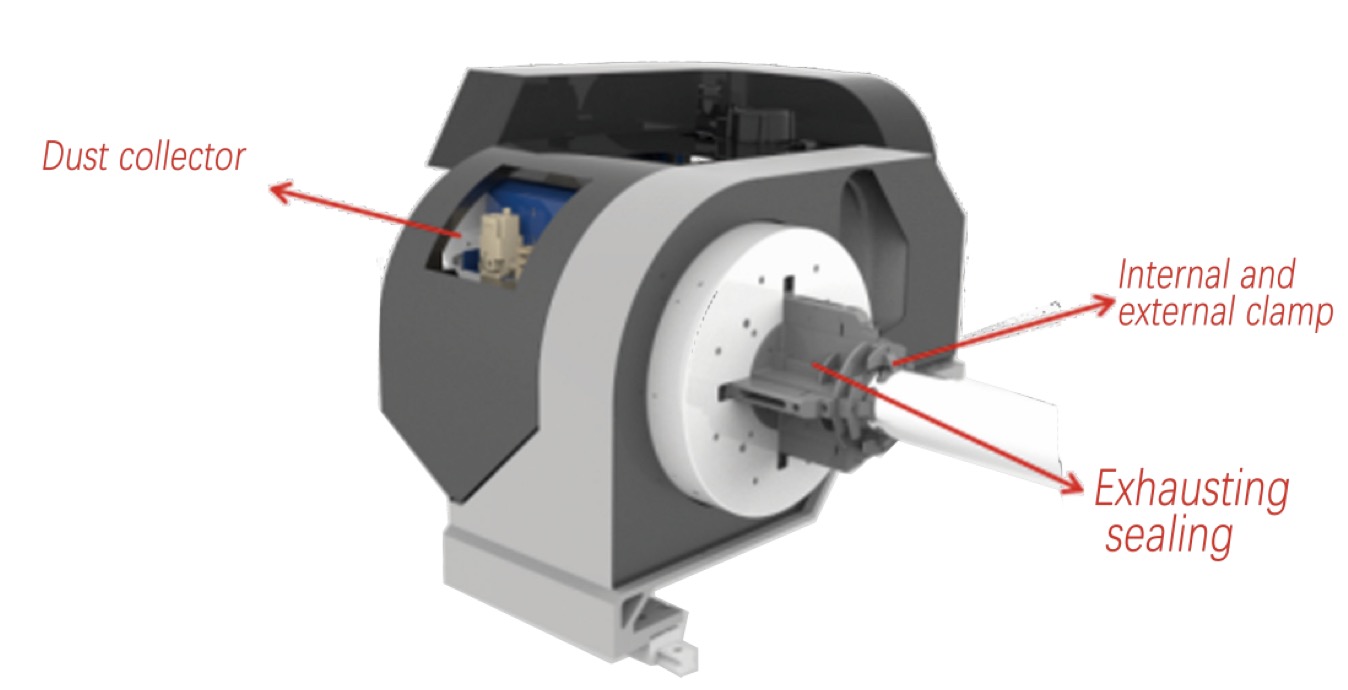

后卡盘


结构简单稳定。它具有良好的密封和运动特性。它可以夹紧方管,圆管,椭圆管,扁管,三角管,工字梁等材料。

1。卡盘可以自动调节中央,后卡盘可将工件夹紧在内部和外部。中心的重复定位精度为0.05毫米。

2。可以根据不同管径的壁厚调节夹紧力。夹紧力的精度为(±1.0kg)。薄壁材料的夹紧控制效果明显,在生产过程中避免了管夹变形和夹紧现象。

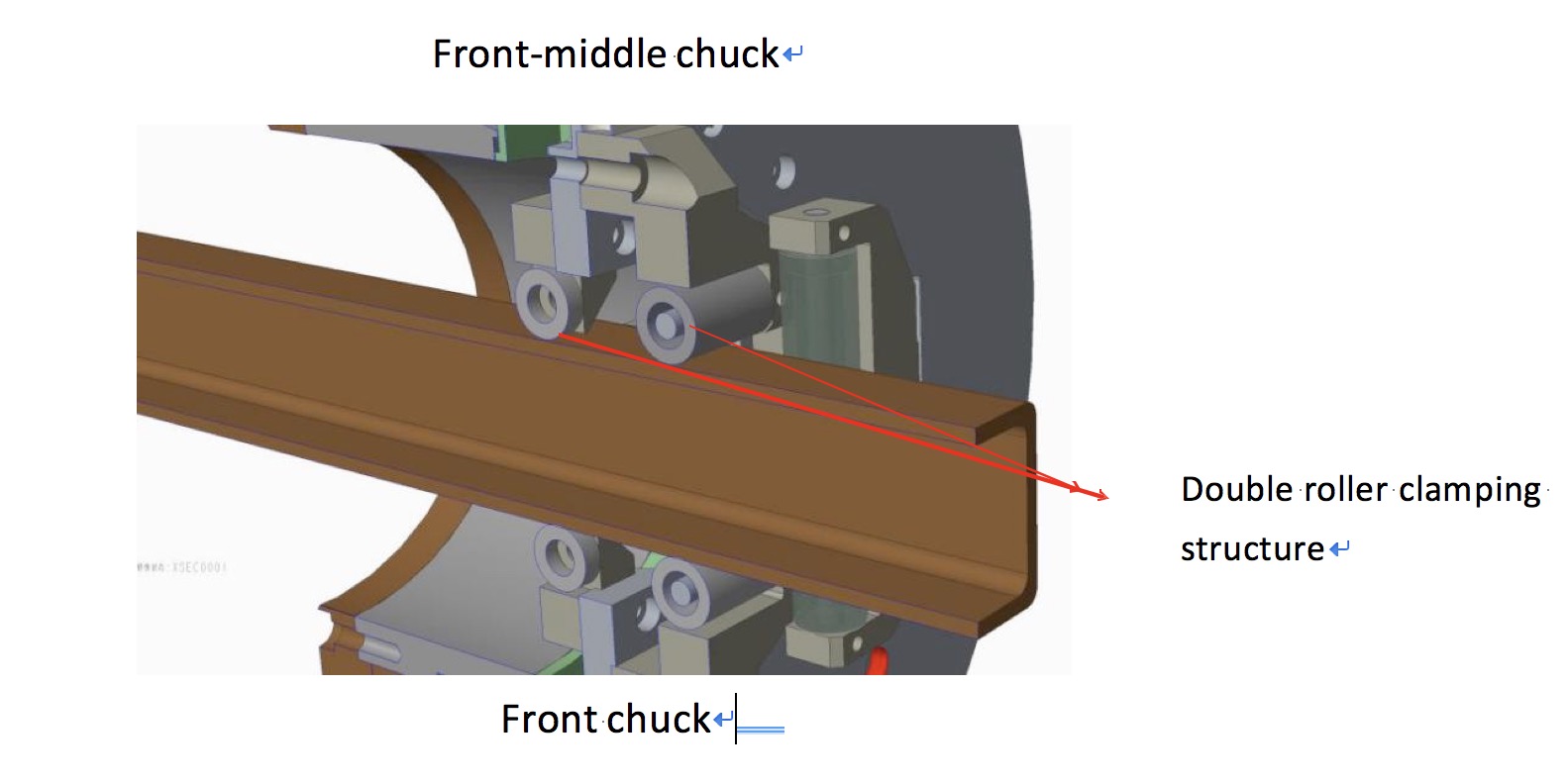

3。前卡盘采用双滚轮夹紧结构设计。通过增加接触支点,可以减少管道晃动并提高切割精度。通过更换后卡盘块和前卡盘滚筒,异型管可以被夹紧。

4。内,外管吸嘴安装,有效地净化和吸收切管时的烟尘。后卡盘装有集尘箱,可收集废渣,环保。

5,前,中和后卡盘均可沿X轴移动。四爪自定心卡盘采用气动夹紧,相对爪一起移动以实现自定心功能。两对卡盘爪可以独立作用,以实现矩形和异形管的自定心夹紧功能。

6。前中夹头配有滚轮,以确保在切割过程中不会刮伤工件表面。卡盘在X轴运动中由齿轮齿条驱动器和直线导轨引导。小齿轮和小齿轮 线性的


导轨均为进口精密产品,可有效保证传动准确性。两端中风配有弹性垫,以保持机床运动的安全性有效。

技术参数类型

卡盘性能指标参数

卡盘型号

EKS-D22

管道尺寸

14毫米220毫米

14毫米160毫米

一次性夹紧中风

卡盘

105毫米

(14毫米119毫米,¢116毫米每个220毫米,带有一对卡盘爪)

单人最大承重

180kg(20kg /米)

最大转速

旋转的U轴

120 RPM

夹紧重复定位

准确性

0.05毫米

重复定位精度

U轴旋转

5弧

精度和范围

夹紧力调整

±1.0公斤

夹紧调整范围

3kg-80kg

卡盘重量(不包括固定

基础)

54公斤


光纤激光发生器

我们的切管机采用德国制造商生产的世界一流的光纤激光发生器IPG。

作为最新一代的激光发电机,它代表了光纤激光源发展的趋势。它广泛用于各种板材和有色金属的加工中,并且可以覆盖各种金属。

无论是用于激光焊接还是激光切割,IPG光纤激光发生器已广泛应用于高质量金属加工,高激光功率等领域

所有光纤激光器均配有光纤。它可以灵活地集成到生产线中,并且可以轻松地与工业机器人或其他控制系统结合使用。


IPG光纤系列激光发生器的优点:


★简单的工艺设置

★背反射隔离

★业界领先的光束质量

★> 30%EO转换效率

★M2<1.3单模和自定义BPP选项

★100 kHz调制频率,上升时间10微秒

★无与伦比的产品寿命

★采用单芯结半导体泵浦激光器作为光纤激光器的泵浦源,光纤激光器具有寿命长的特性,因此光纤激光器的寿命可以达到10万小时。

★功耗低,免维护



大全家福


专业钢管数控激光切割机

在钣金加工领域,EKS Laser不断创新,引领着激光技术的深化应用。经过多年的市场积累,EKS激光已成为中国市场上的知名激光品牌,并且是中高端设备的代表。优质的产品和快捷的服务已在客户中形成了良好的声誉效应。

(带自动上下料装置


正面图片



背面图片

(备注:图片仅供参考)



项目

光纤激光切割机

模型

ESF-6022T-3000W

类型

三个卡盘(可选)

EKS激光

激光功率

3000瓦

尺寸

14毫米220毫米

14毫米160毫米

最高管长

6100毫米


样品展示


EKS管/管激光切割机的独特优势:

我们采用的卡盘是由EKS独立开发并获得专利的激光。结构简单稳定。它具有良好的密封和运动特性。它可以夹紧方管,圆管,椭圆管,扁管,三角管,工字梁等材料。

尾矿处理功能,两个卡盘可固定并切割至少20毫米的尾矿,而外部卡盘可切割至少30毫米的尾矿。前卡盘C可以移动。切割头可以在两个卡盘之间切割尾矿,同时确保最终尾矿产品的切割精度(详细信息请参见下图)。三个卡盘可以切割而没有拖尾。

夹紧力可以精确控制。可以根据不同管径的壁厚调节夹紧力。夹紧力的精度为(±1公斤)。夹紧力对薄壁材料的影响是显而易见的。夹紧变形和松开的现象是

在生产过程中避免使用。同时,可以防止铝合金管,不锈钢管和表面处理管的夹紧面损坏。

使用以太网猫现场总线系统控制模式下,系统具有较高的实时性能和拓扑灵活性,包括高精度的设备同步。

齿条和导轨均具有密封和防尘结构,并具有自动润滑和加油功能,提高了使用寿命,确保了机床的运行精度。

使用专业的图形套件软件,它具有简单的布局,完整的功能并可以减少材料浪费。它与主流软件(例如CAD,soildworks,Proengineer)兼容,并且与其他软件兼容格式(例如igs,stp)兼容,并与3D图形绘图功能兼容。


三爪的优势

机床的切削区域由前,中,后卡盘组成。中间旋转卡盘可以防止管道在高速旋转360度时的惯性抖动,并避免了管道后端抖动对前端切割精度的影响。


T通过三点夹紧切割三个卡盘,可以实时保持三点夹紧支撑并校正管道弯曲。一些管道的相对切割效率比两个卡盘的切割效率高5%-10%。


管道有高负荷容量。单个管道的最大重量为180千克

(20公斤/平方米)。可定制用于12米超长原材料管道。



机床

该设备由机床床身,前,中,后旋转卡盘,进给的浮动支撑,切割头的悬臂,操作控制部件,空气和水通道等组成。外围部件为进给机,卸料机,激光发生器,水箱,集尘器等

机床



床身采用整体焊接结构。焊接完成后,内部应力通过退火消除并变粗糙。在第二次振动时效处理之后,对床进行精细处理。焊接和加工引起的应力得到更好的解决,从而大大提高了机床的稳定性。

X,Y,Z,U轴均配备进口伺服电机,高刚性精密减速机,磨齿条,高精度直线导轨等高效传动机构,有效地保证了传动精度;机床在切割区域配备了自动润滑装置,除尘和除烟装置,可以定期将位于切割区域底部的垃圾车拉出以清理废物。



卡盘(三个卡盘,两个卡盘可选):





后卡盘


卡盘由EKS独立开发,并获得EKS专利。结构简单稳定。它具有良好的密封和运动特性。它可以夹紧方管,圆管,椭圆管,扁管,三角管,工字梁等材料。

1。卡盘可以自动调节中央,后卡盘可将工件夹紧在内部和外部。中心的重复定位精度为0.05毫米。

2。可以根据不同管径的壁厚调节夹紧力。夹紧力的精度为(±1.0kg)。薄壁材料的夹紧控制效果明显,在生产过程中避免了管夹变形和夹紧现象。

3。前卡盘采用双滚轮夹紧结构设计。通过增加接触支点,可以减少管道晃动并提高切割精度。通过更换后卡盘块和前卡盘滚筒,异型管可以被夹紧。

4。内,外管吸嘴安装,有效地净化和吸收切管时的烟尘。后卡盘装有集尘箱,可收集废渣,环保。

5,前,中和后卡盘均可沿X轴移动。四爪自定心卡盘采用气动夹紧,相对爪一起移动以实现自定心功能。两对卡盘爪可以独立作用,以实现矩形和异形管的自定心夹紧功能。

6。前中夹头配有滚轮,以确保在切割过程中不会刮伤工件表面。卡盘在X轴运动中由齿轮齿条驱动器和直线导轨引导。小齿轮和小齿轮 线性的


导轨均为进口精密产品,可有效保证传动准确性。两端中风配有弹性垫,以保持机床运动的安全性有效。

技术参数类型

卡盘性能指标参数

卡盘型号

EKS-D22

管道尺寸

14毫米220毫米

14毫米160毫米

一次性夹紧中风

卡盘

105毫米

(14毫米119毫米,¢116毫米每个220毫米,带有一对卡盘爪)

单人最大承重

180kg(20kg /米)

最大转速

旋转的U轴

120 RPM

夹紧重复定位

准确性

0.05毫米

重复定位精度

U轴旋转

5弧

精度和范围

夹紧力调整

±1.0公斤

夹紧调整范围

3kg-80kg

卡盘重量(不包括固定

基础)

54公斤


光纤激光发生器

我们的切管机采用德国制造商生产的世界一流的光纤激光发生器IPG。

作为最新一代的激光发电机,它代表了光纤激光源发展的趋势。它广泛用于各种板材和有色金属的加工中,并且可以覆盖各种金属。

无论是用于激光焊接还是激光切割,IPG光纤激光发生器已广泛应用于高质量金属加工,高激光功率等领域

所有光纤激光器均配有光纤。它可以灵活地集成到生产线中,并且可以轻松地与工业机器人或其他控制系统结合使用。

IPG光纤系列激光发生器的优点:


★简单的工艺设置

★背反射隔离

★业界领先的光束质量

★> 30%EO转换效率

★M2 <1.3单模和自定义BPP选项

★100 kHz调制频率,上升时间10微秒

★无与伦比的产品寿命

★采用单芯结半导体泵浦激光器作为光纤激光器的泵浦源,光纤激光器具有寿命长的特性,因此光纤激光器的寿命可以达到10万小时。

★功耗低,免维护
