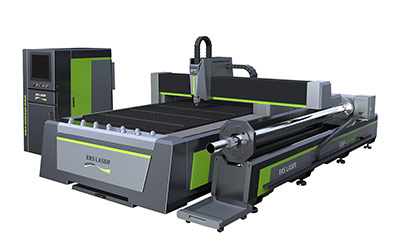

不锈钢金属薄板激光切割机

状态:
数量:
  • 3000 * 1500毫米
  • 没有
  • 没有
  • 1-8毫米(750W)

大全家福

ESF-3015G-1000W光纤激光切割机,最大切割尺寸为 ESF-3015G为3000mm * 1500mm。切割缝和热效应都是 很小,特别适合于钣金加工。

机器配置


IPG光纤激光源


IPG是世界上最好的激光源之一。

它更加稳定,并广泛应用于各个领域。

精度高,切割面更光洁,切缝更小。

瑞士RAYTOOLS激光切割头

光学配置的优化,流畅高效的气流设计,旋钮焦点调节,

更轻松,更灵活,稳定,先进和顶级品质



WSX激光切割头

两点定心调节,采用凸轮结构聚焦,可配备各种QBH结激光。


机床: 退火15小时(650),二次加工由CNC加工中心多于4500公斤适合1000〜4000瓦激光源,最大1.6克加速


加工中心


切割头


空调可以确保所有组件都能在恶劣的环境中稳定运行。


插座分开设计,易于安装和维护。

分离式控制柜


减少工作机械振动的影响。


国际标准电路板



法国SCHNEIDER电子元器件


日本安川伺服电机

最高的放大器响应速度,100m /分钟


除渣系统:

机床下方的可移动托盘可在切割过程中收集废料和小的产品。



轨道和齿轮架自动注油



选装装置(旋转装置)型号:切管装置

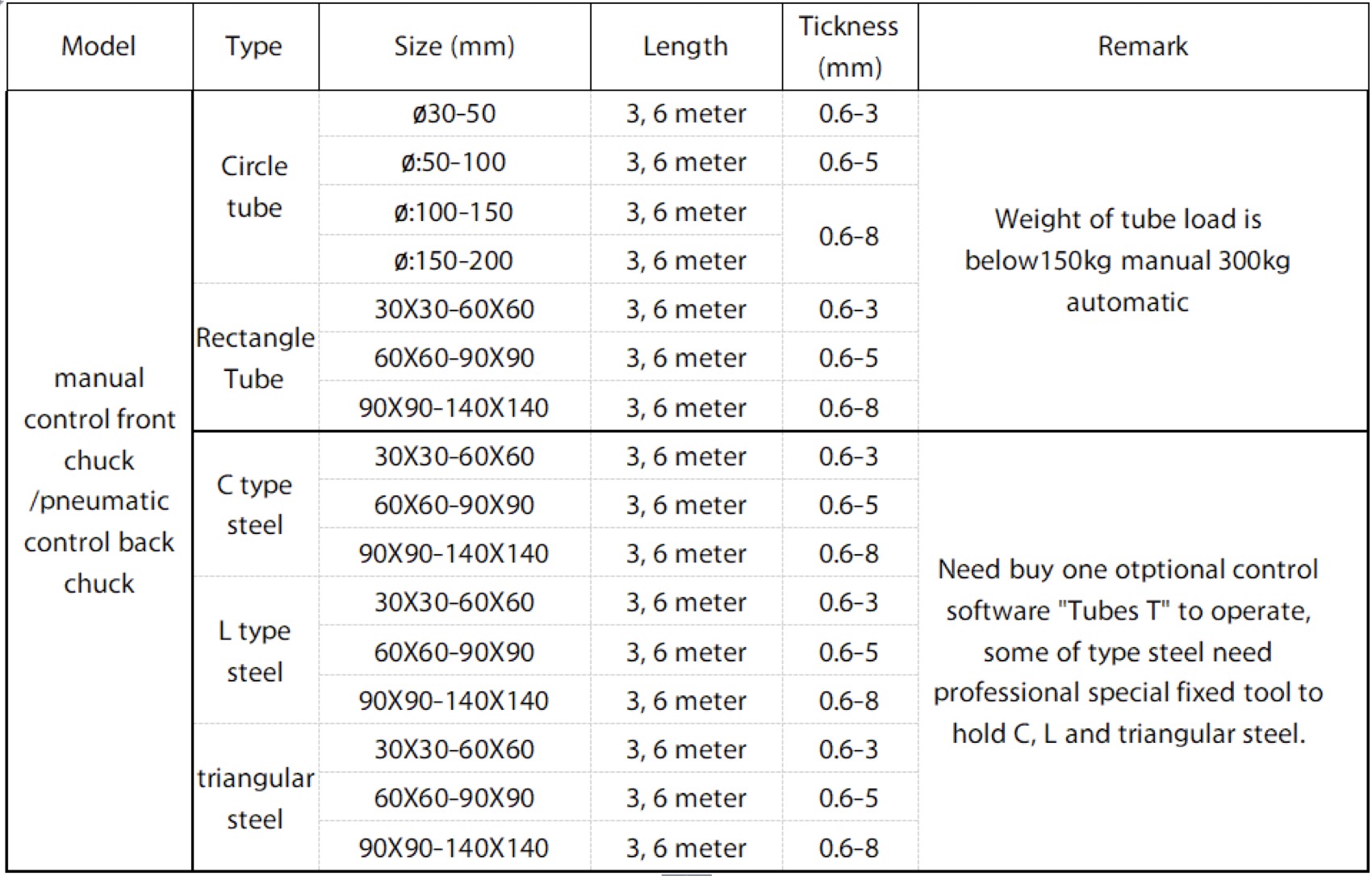

切管参数



专业的Cypcut控制系统(FSCut 2000)



Cypcut功能强大,易于操作,并且与DXF,PLT,AI,NC-MASTER格式等兼容。


带空调的独立控制单元,可为激光源和内部电气部件保持合适的工作温度。

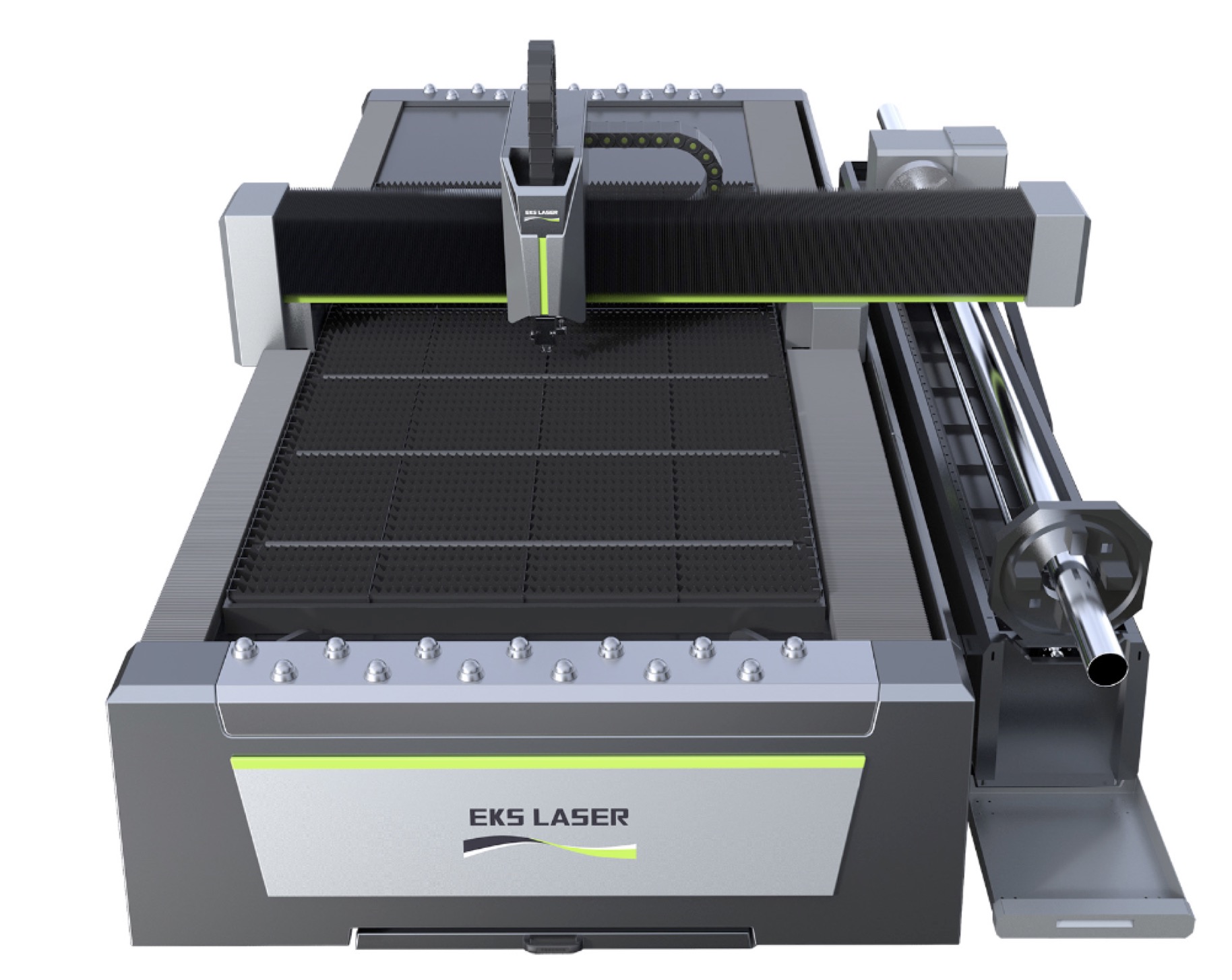

纤维切割机


切割样品




客户参考





型号类型

ESF-3015GT

ESF-4015GT

ESF-4020GT

ESF-6015GT

ESF-6020GT

激光 发电机

IPG /雷克斯

工作区域

3000 * 1500毫米

4000 * 1500毫米

4000 * 2000毫米

6000 * 1500毫米

6000 * 2000毫米

激光功率

1000w / 1500w / 2000w / 3000w / 4000w

最高速度

0-100 / min(取决于材料和厚度)

定位 准确性

±0.03毫米

重复 定位 准确性

±0.02毫米

X轴行程

1500毫米/ 2000毫米

Y轴行程

3000毫米/ 4000毫米/ 6000毫米

Z轴行程

100毫米

管道尺寸

圆管20-200mm /方管20 * 20-150 * 150mm

最高管 长度

3000毫米/ 6000毫米

加速

1.6克

传播

台湾高精度齿条+高精度直线导轨

电源



组件清单


项目名称数量
1激光

1)光纤激光器1套IPG
2激光切割头1EKS激光
1)光纤激光切割头1套Raytools / WSX
3控制系统

1)光纤控制系统1套剪裁
4机床

1)机床床1套EKS租赁
2)X,Y轴齿轮(1.5kw&2.0kw)1套YYC
3)X,Y和Z轴的导轨1套HIWIN
4)Z轴滚珠丝杠1套HIWIN
5)伺服电机和X和Y轴驱动器3套安川
6)减速箱1套摩托车
7)气动系统1套日本SMC
8)控制柜1套断开式
9)配饰1套EKS激光
5冷却系统

1)水冷系统1套同飞
6标准辅助部件

1)活动托盘1套EKS激光
2)排气扇1套EKS激光
3)气动夹1套EKS激光


技术参数


激光输出功率

1000瓦

激光波长

1070纳米

激光介质

带有稀土元素的玻璃纤维品牌IPG

激光束质量

<0.373mrad

最小光束宽度

≤0.125毫米

工作区域

3000毫米×1500毫米

轴向精度

≤±0.05毫米/米

重复精度

≤±0.03毫米/米

最高切割碳钢的厚度

12mm(最佳厚度0.5--8mm)

最高切割不锈钢厚度

4mm(最佳厚度0.5--3mm)

电源

380V / 50赫兹

连续工作时间

24小时

主机重量

8000公斤

外形尺寸

4700毫米* 2400毫米* 2200毫米



1


工作费用(仅供参考)


电费(1000瓦)

名称

功率(千瓦)

电力

实际消费

激光源

3.4

≤17.1

17.1x0.8x0.15 = 2.05美元

切割床

8.5

(用80%的功率 切割,0.15USD / 1kw)

冷水机

3

排气扇

2.2

耗气成本

类型

价钱(美元/瓶)

生活(分钟/瓶)

(美元/小时)

备注

氧气2

2.3

60

2.3

1mm碳钢

N2

3.85

15

15.3 8

1mm不锈钢

液态氮

49.23()

720

4.11

1mm不锈钢

空气

0

0

1.02(电子)

2mm以下

消耗性备件成本

消耗品

寿命(小时)

价格(美元)

(美元/小时)

备注

保护镜

≥240

15.38

0.06USD /小时

越好 环境, 工作时间更长 生活

铜喷嘴

≥600

23.08

0.04USD /小时

非常困难

陶瓷环

≥1500

76.92

0.05USD /小时

0.15USD /小时

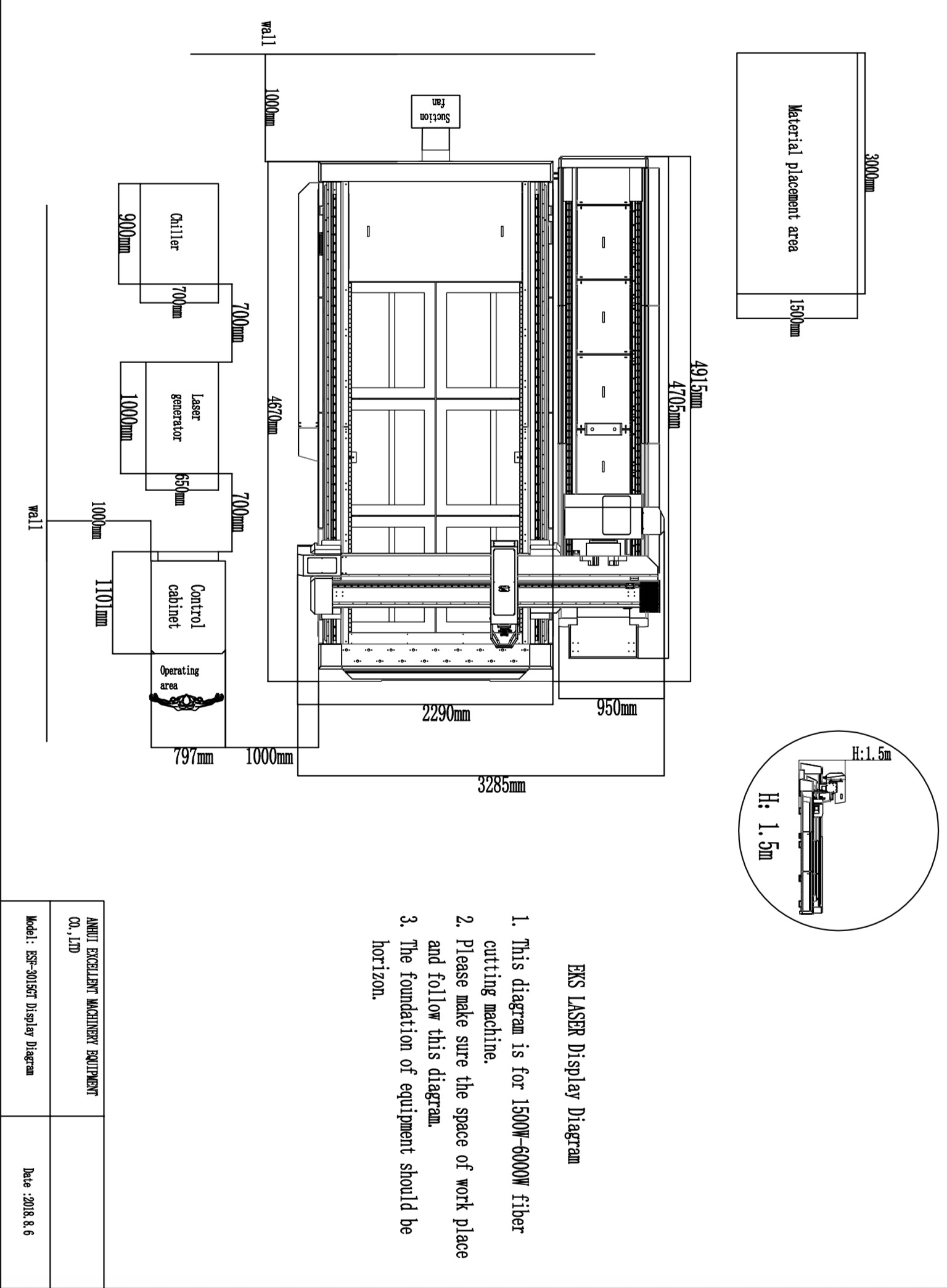

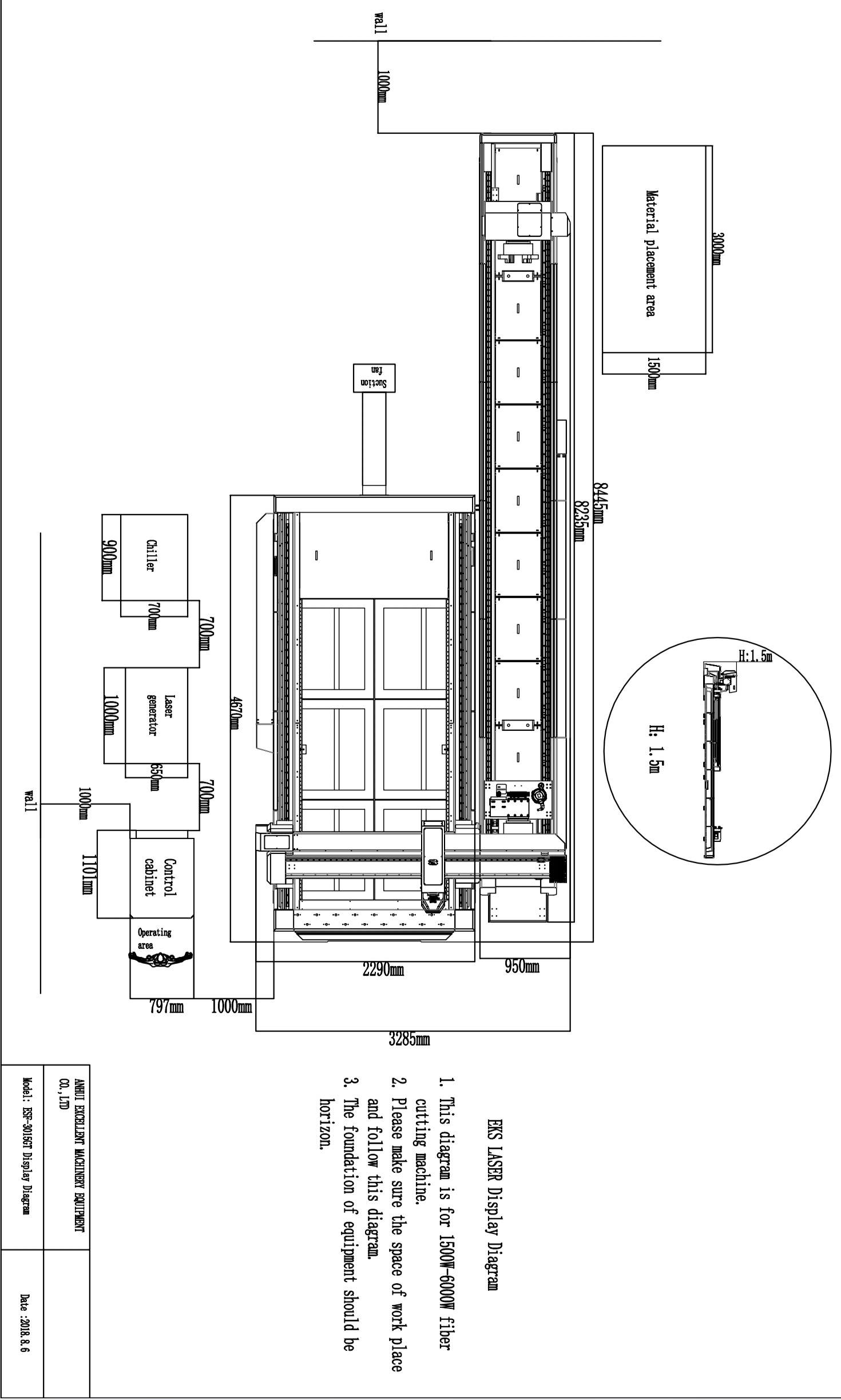

布局图
