高功率板材光纤激光切割机

状态:
数量:
  • 3000 * 1500毫米
  • 交换表
  • 没有
  • 1-8毫米(750W)

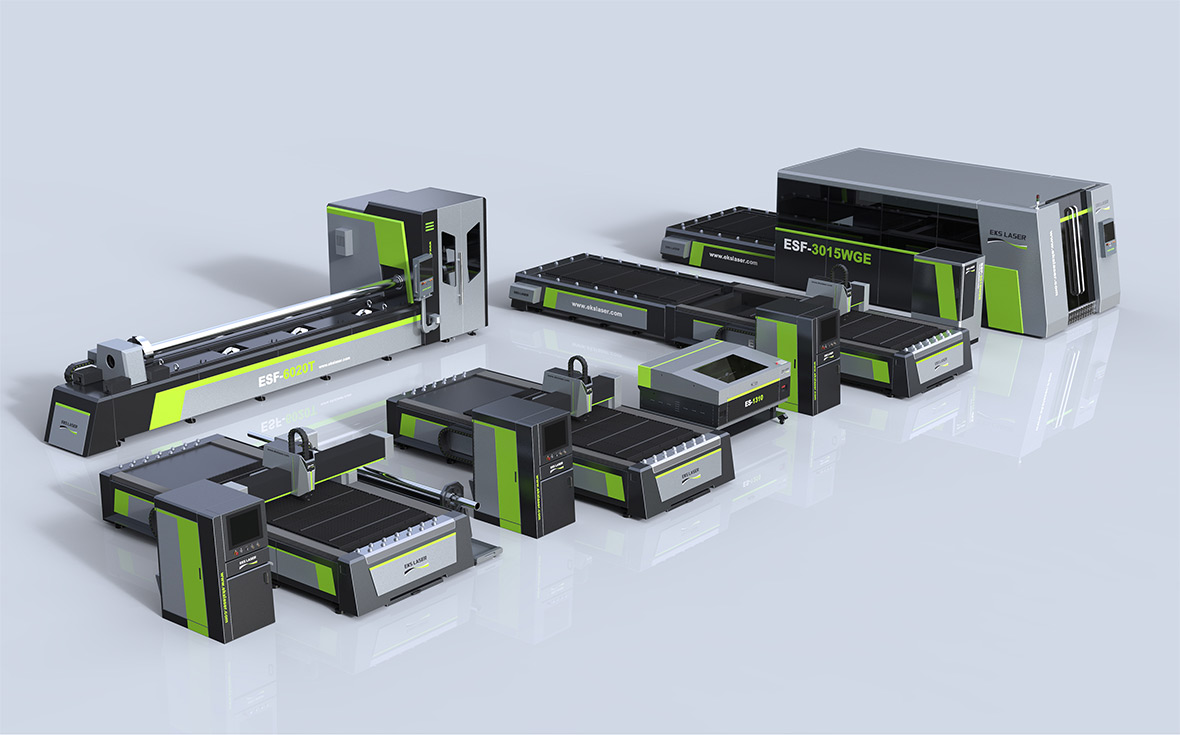

大全家福

ESF-3015G-1000W光纤激光切割机,最大切割尺寸为 ESF-3015G为3000mm * 1500mm。切割缝和热效应都是 很小,特别适合于钣金加工。

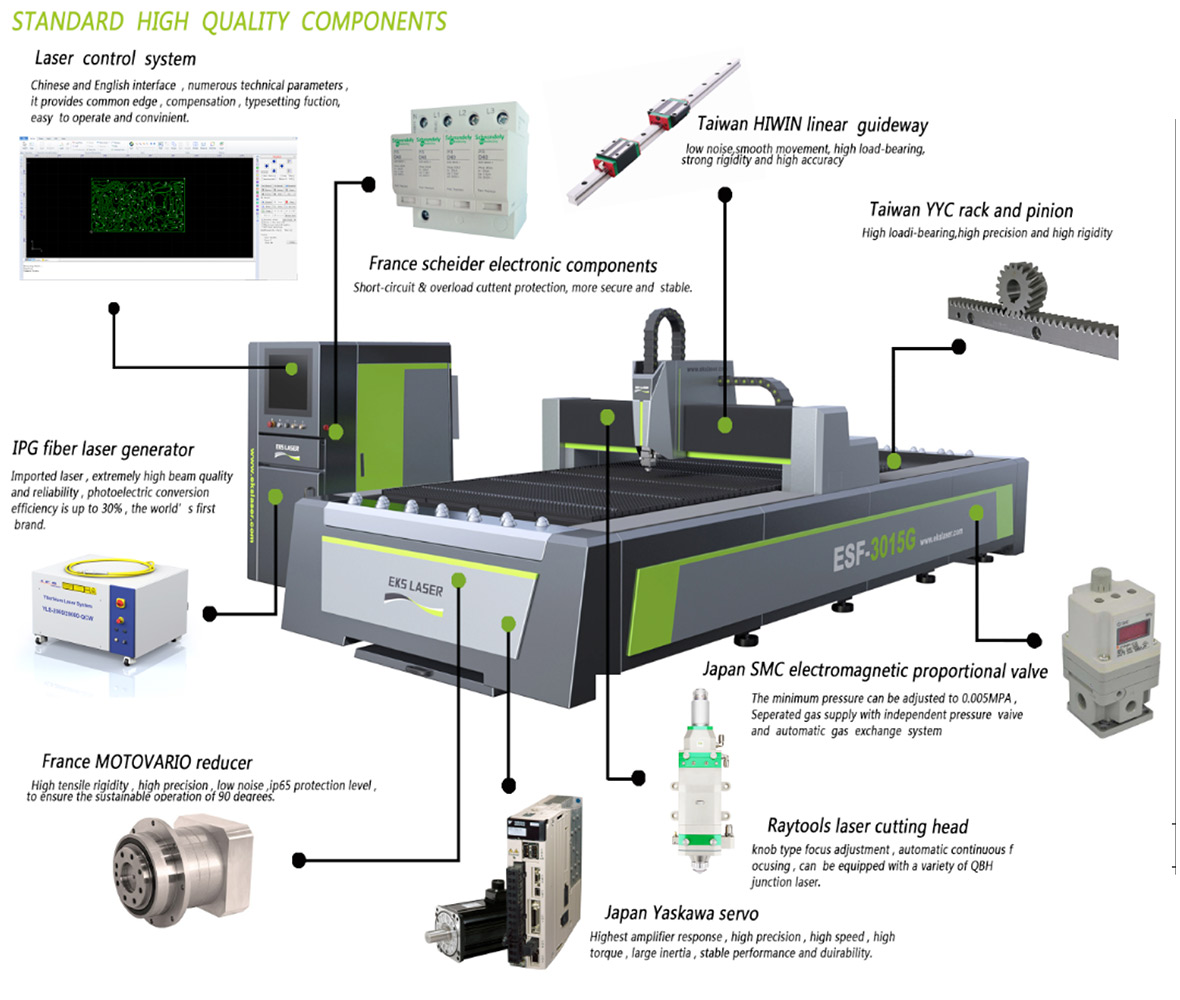

机器配置

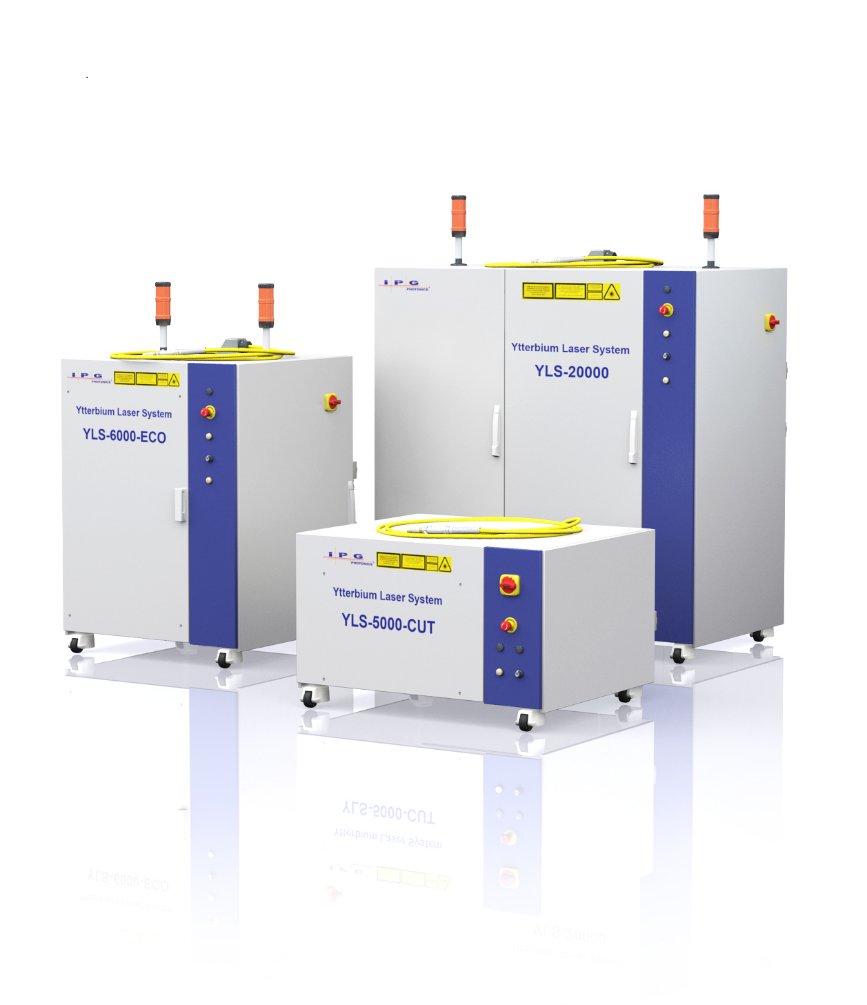

IPG光纤激光源


IPG是世界上最好的激光源之一。

它更加稳定,并广泛应用于各个领域。

精度高,切割面更光洁,切缝更小。

瑞士RAYTOOLS激光切割头

光学配置的优化,流畅高效的气流设计,旋钮焦点调节,

更轻松,更灵活,稳定,先进和顶级品质

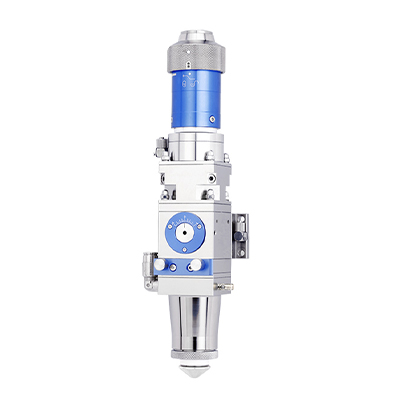

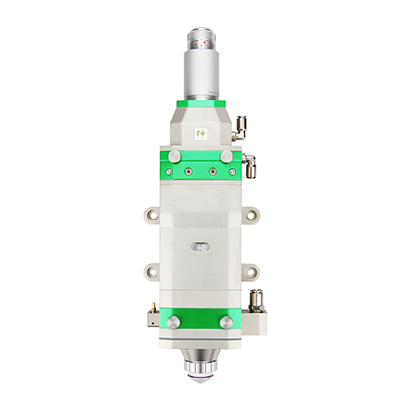

WSX激光切割头

两点定心调节,采用凸轮结构聚焦,可配备各种QBH结激光。

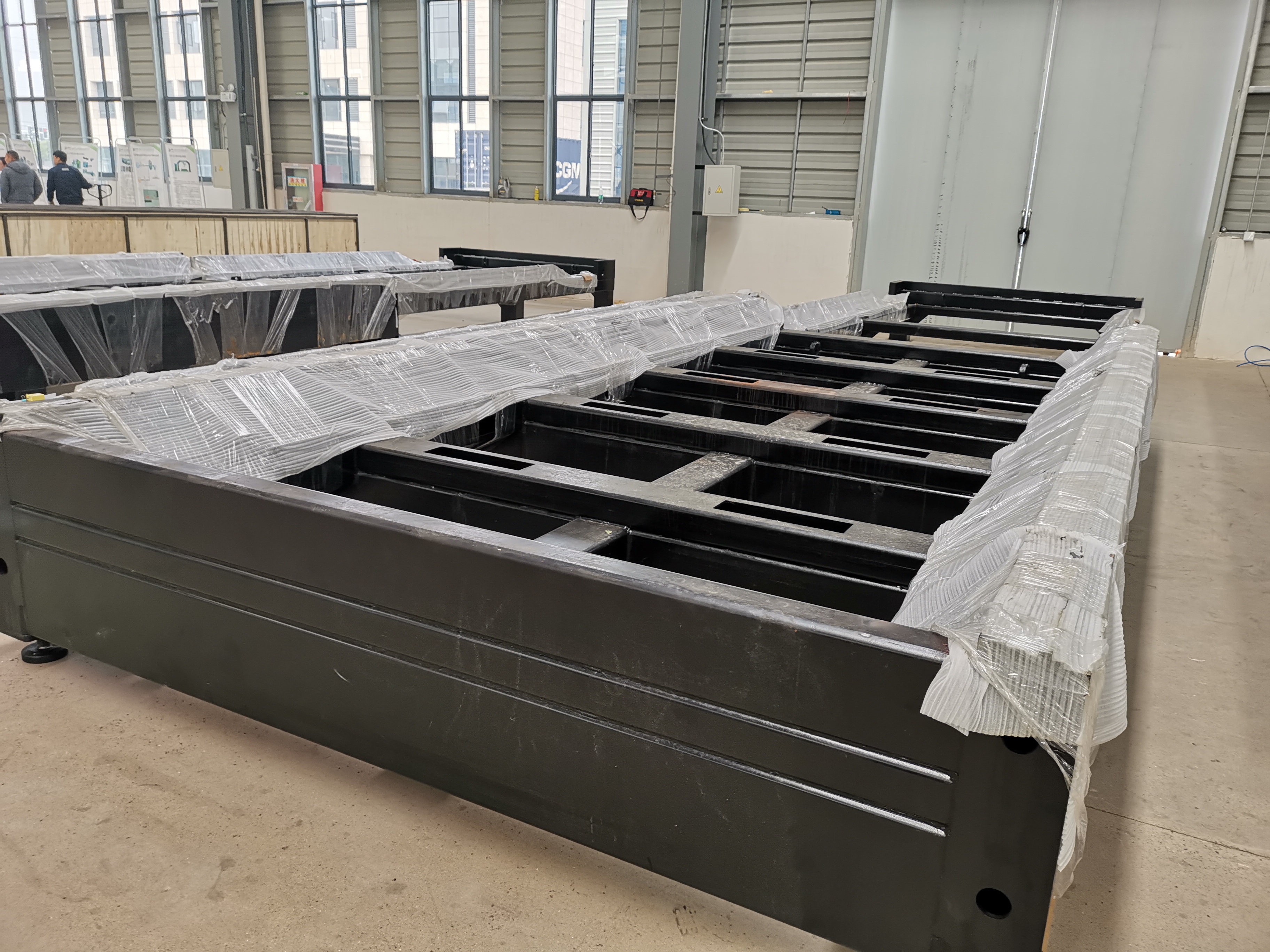

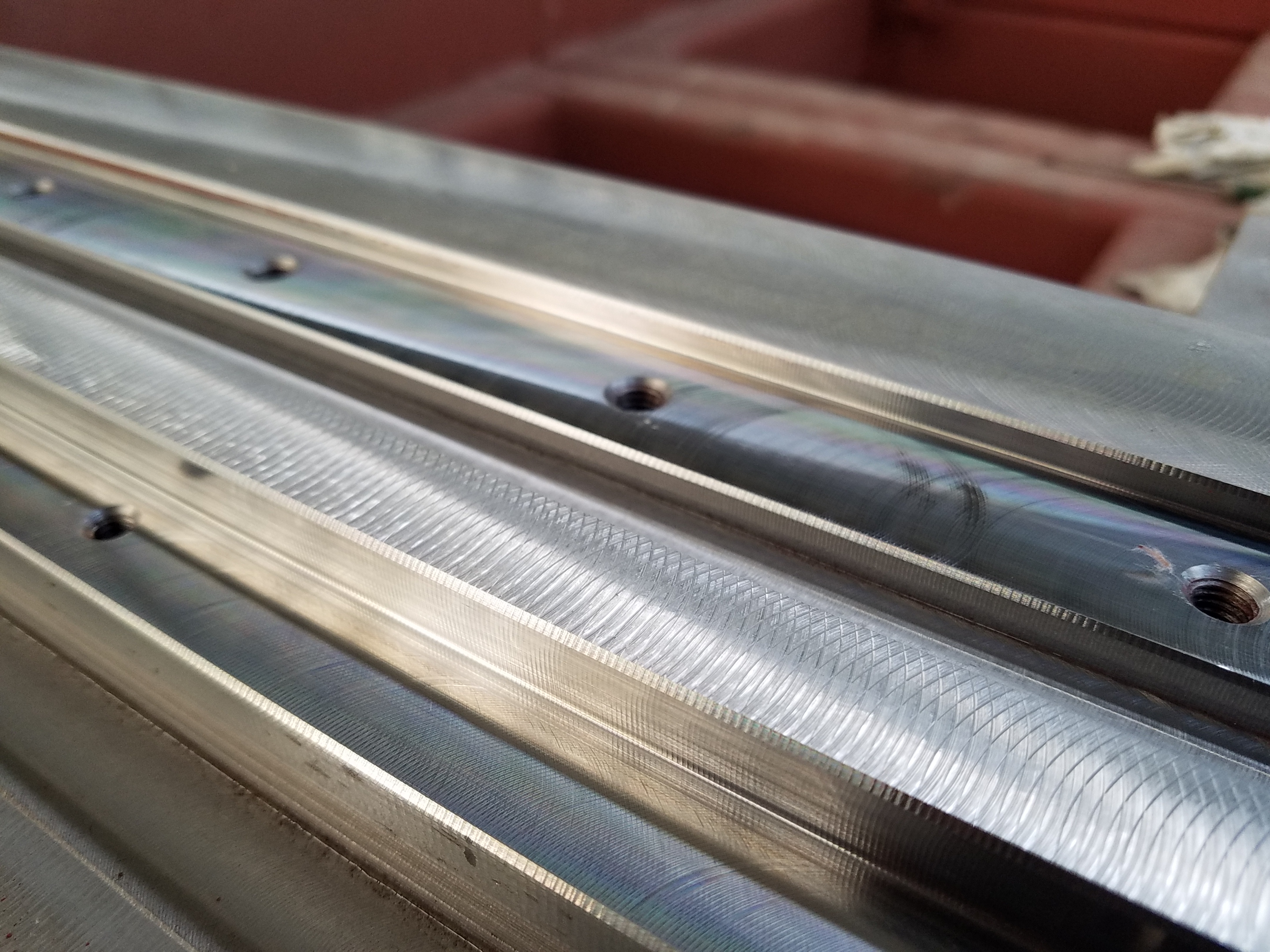

机床: 退火15小时(650),二次加工由CNC加工中心多于4500公斤适合1000〜4000瓦激光源,最大1.6克加速

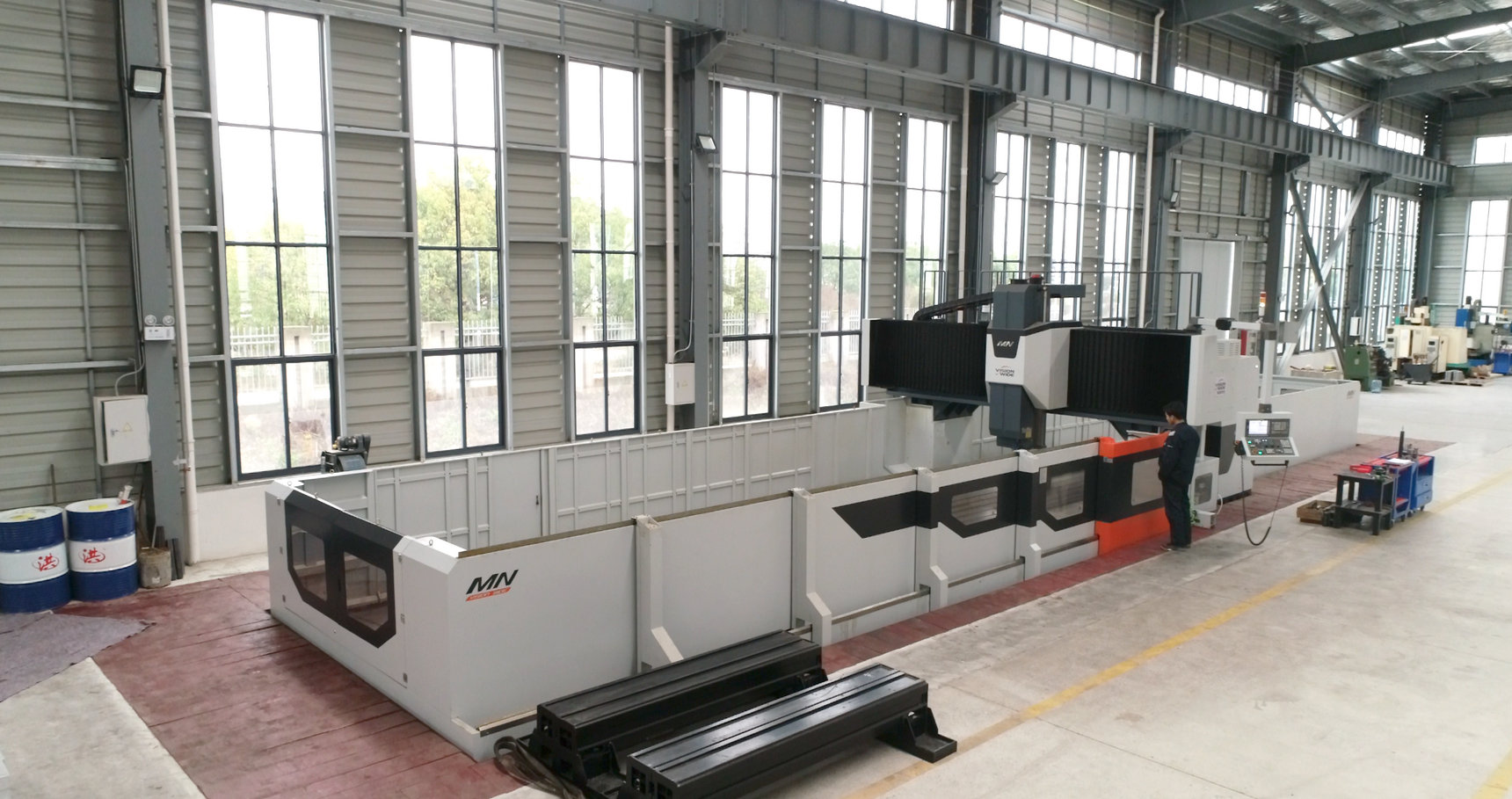

加工中心


切割头

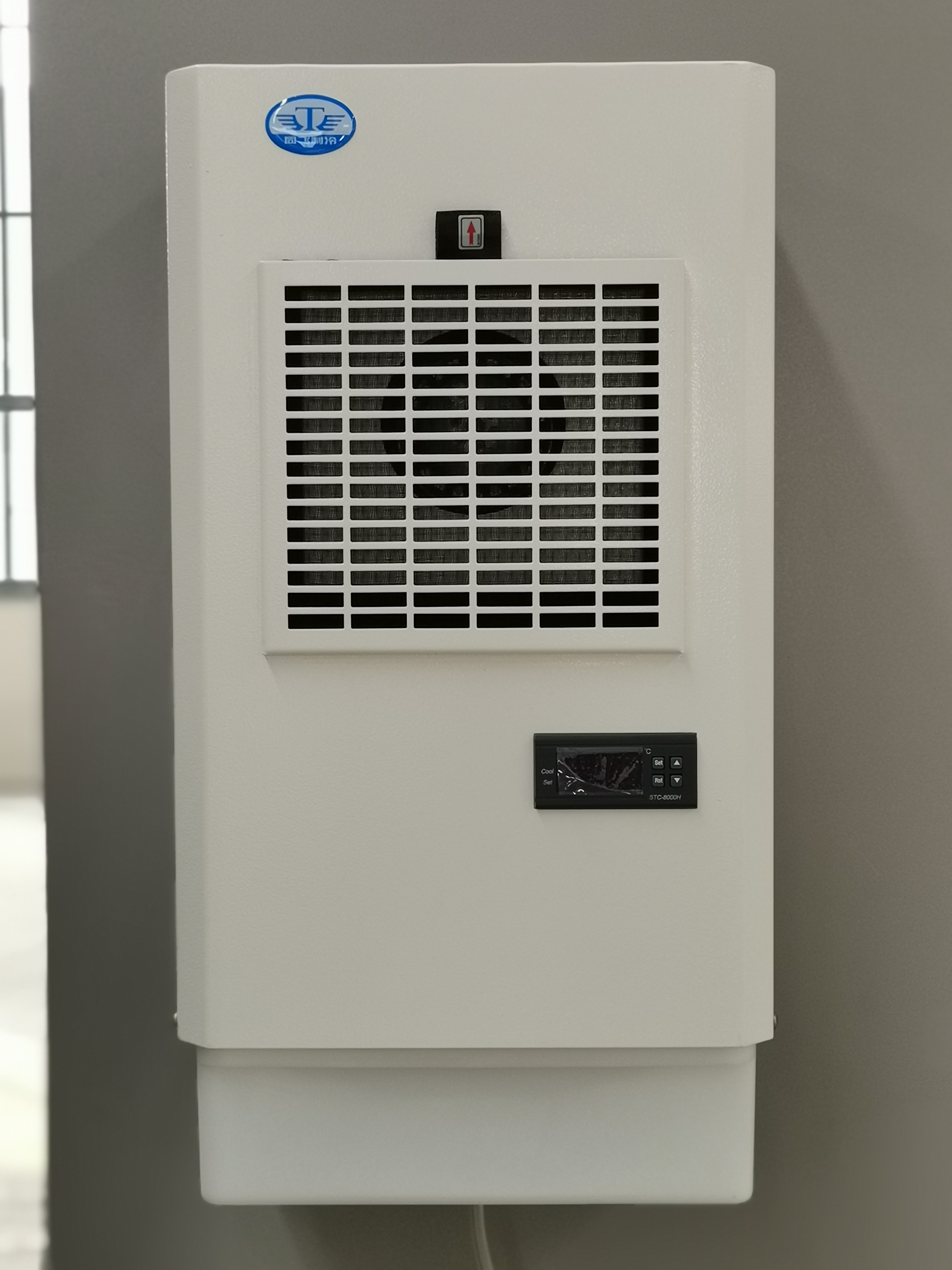

空调可以确保所有组件都能在恶劣的环境中稳定运行。

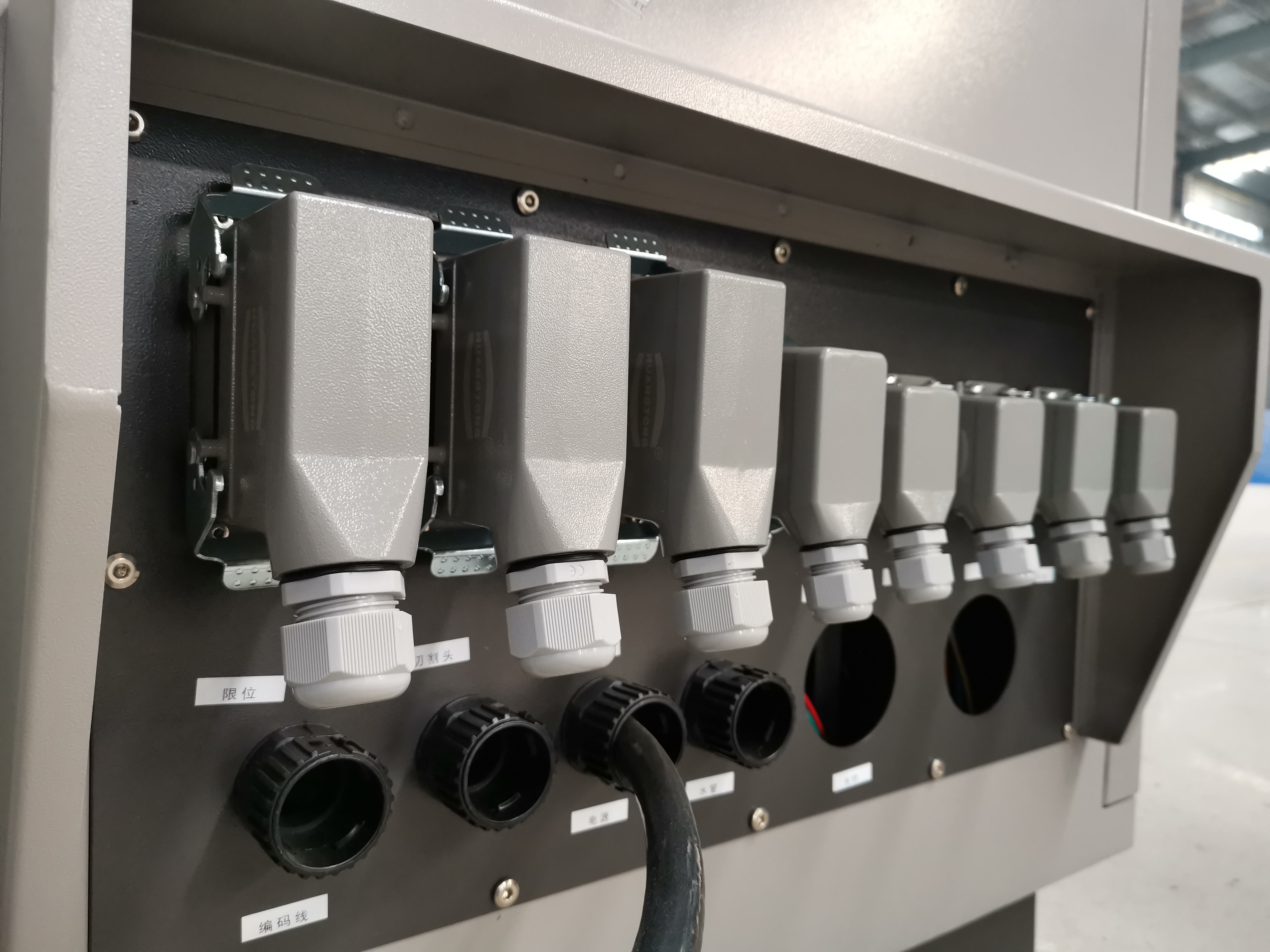

插座分开设计,易于安装和维护。

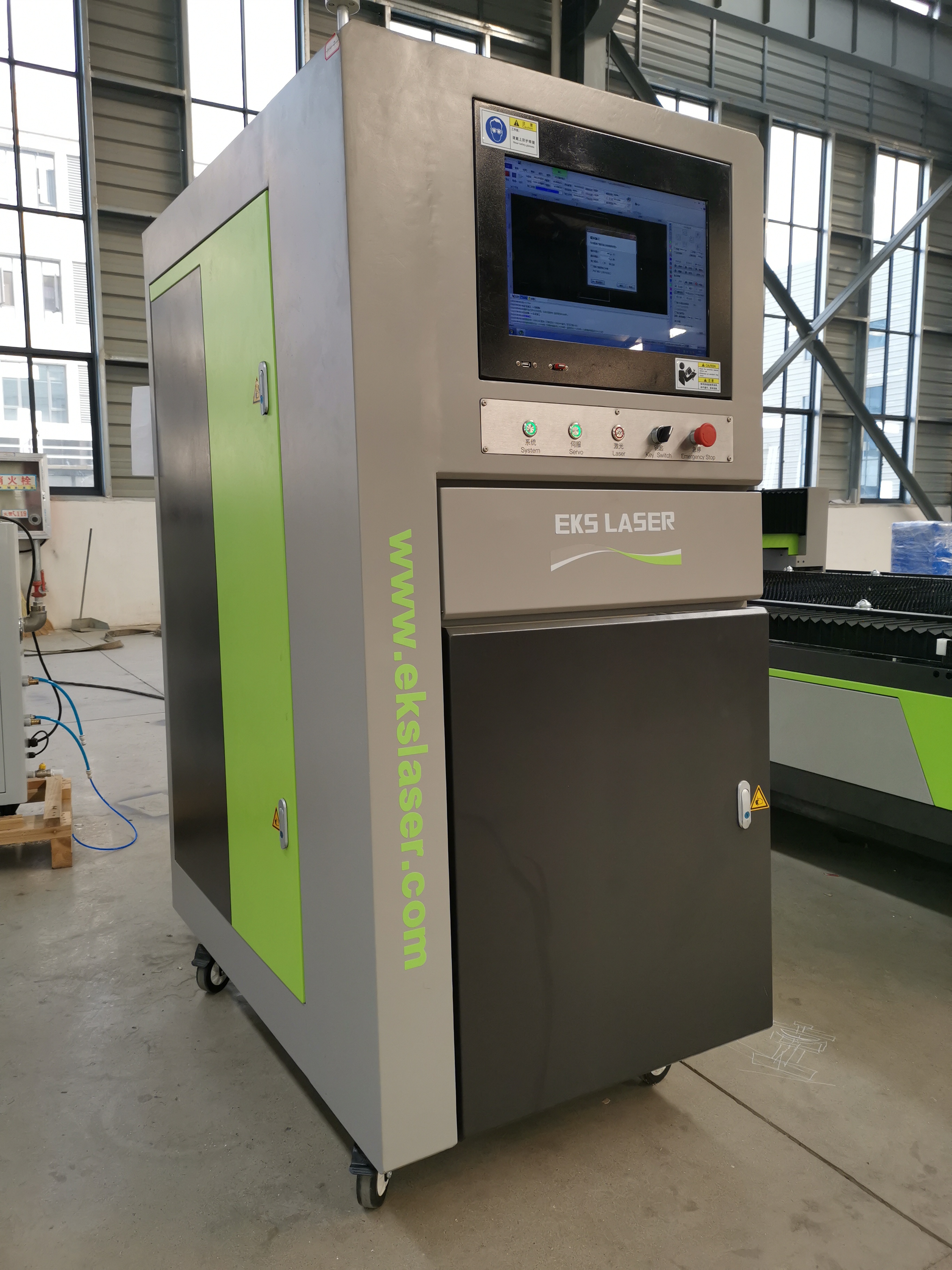

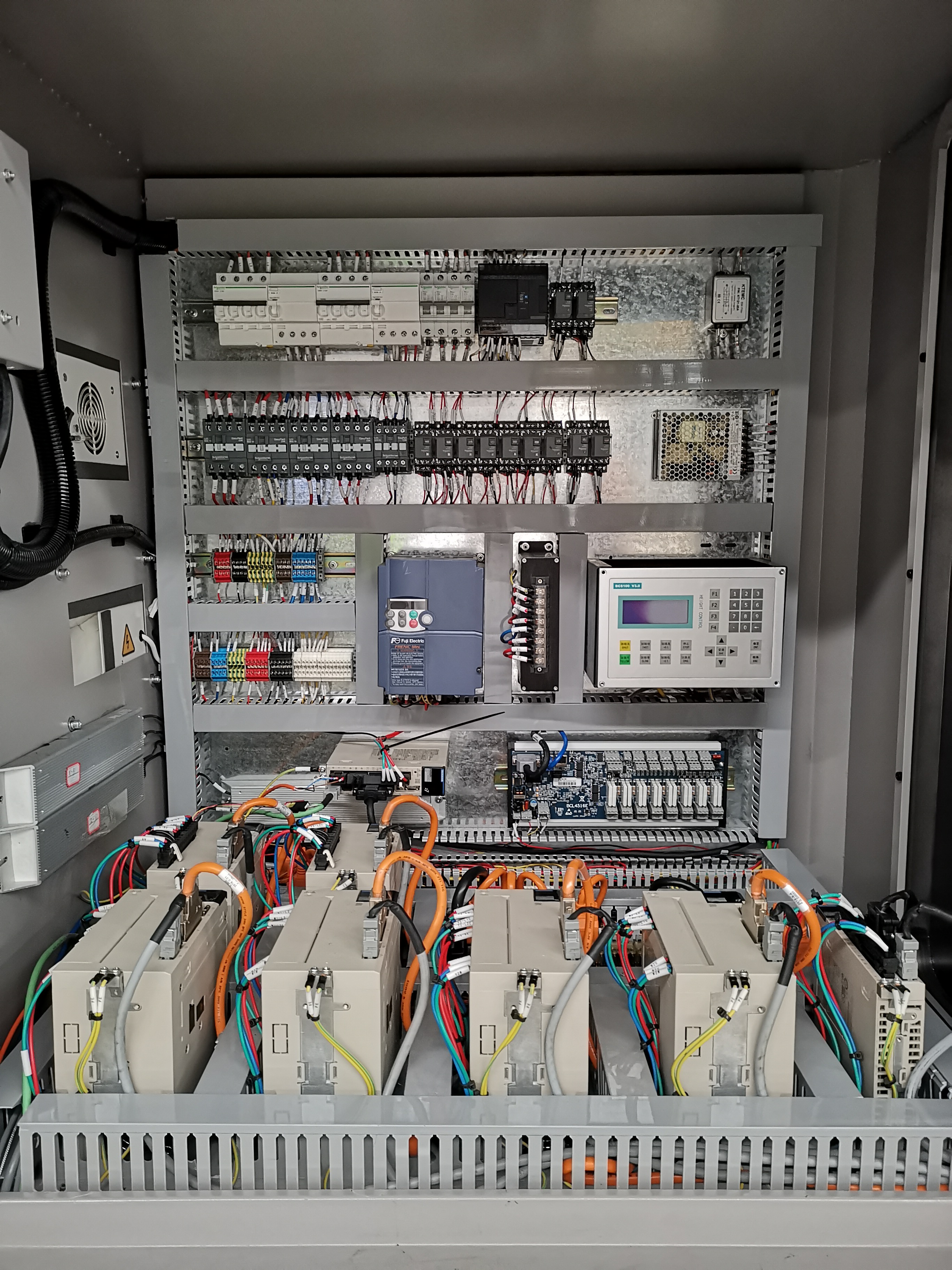

分离式控制柜


减少工作机械振动的影响。



国际标准电路板

法国SCHNEIDER电子元器件

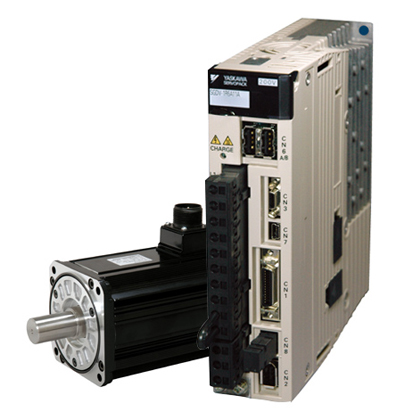

日本安川伺服电机

最高的放大器响应速度,100m /分钟

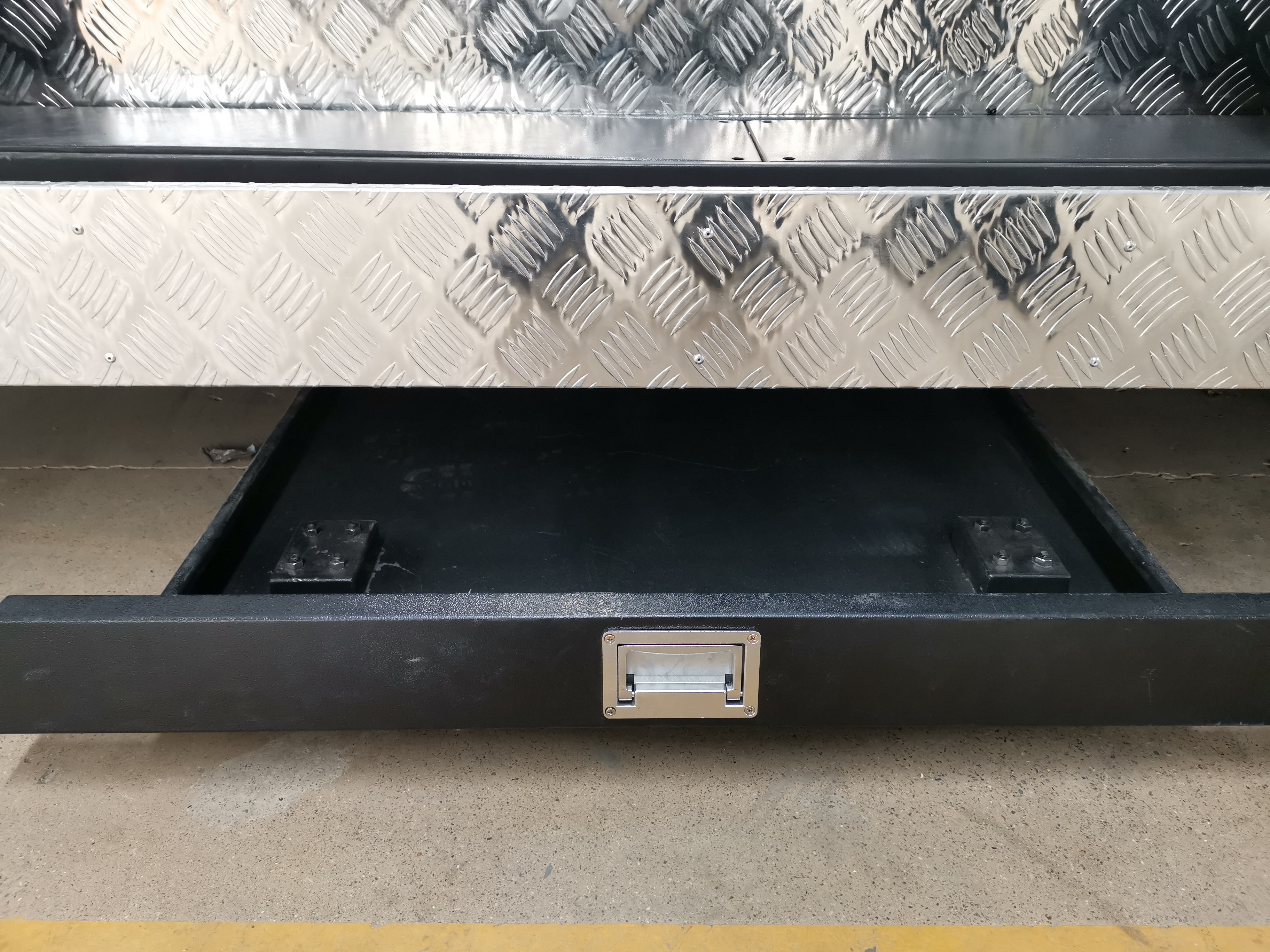

除渣系统:

机床下方的可移动托盘可在切割过程中收集废料和小的产品。

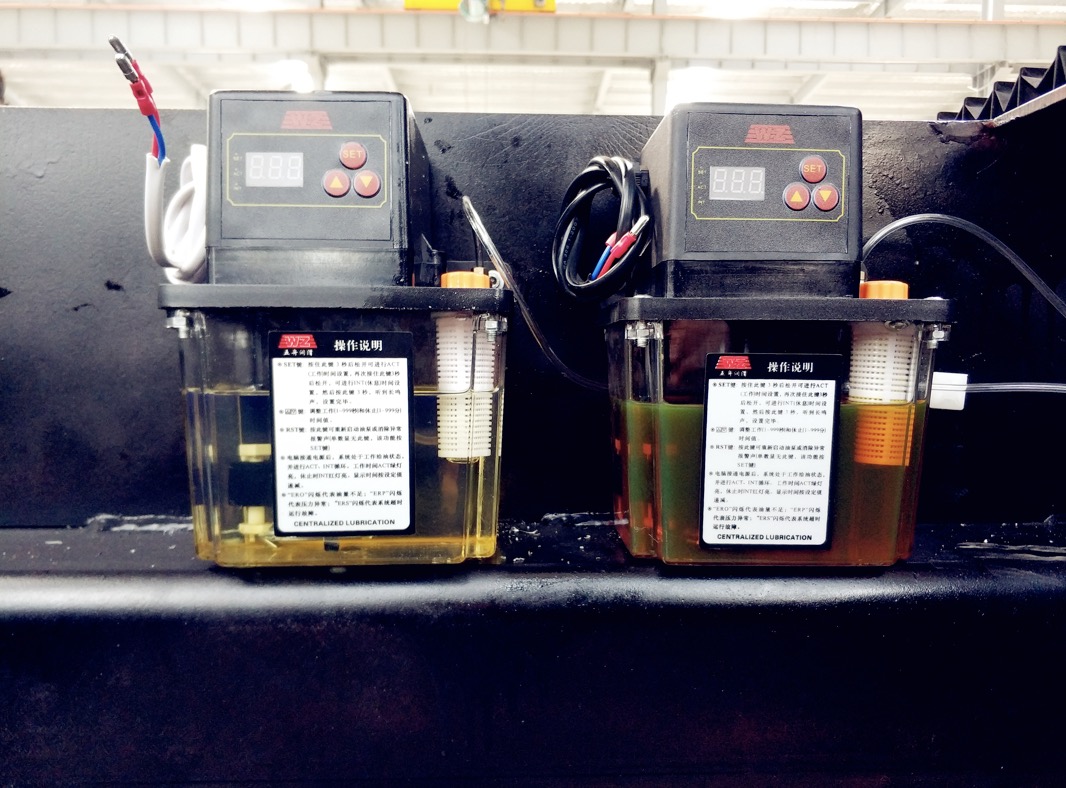

轨道和齿轮架自动注油

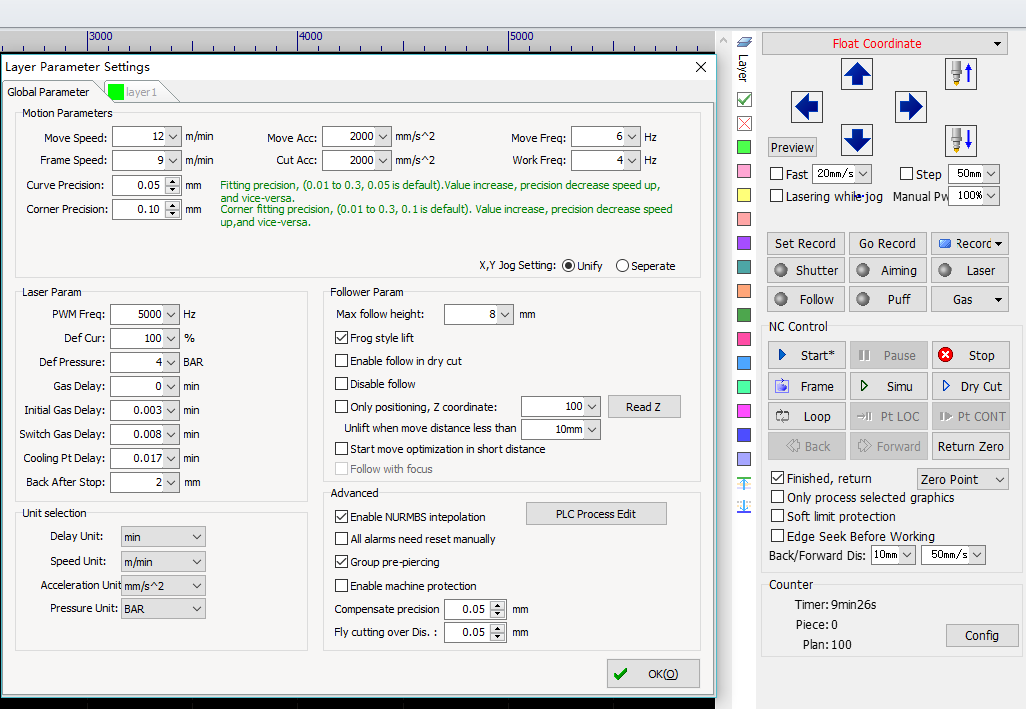

专业的Cypcut控制系统(FSCut 2000)



Cypcut功能强大,易于操作,并且与DXF,PLT,AI,NC-MASTER格式等兼容。


带空调的独立控制单元,可为激光源和内部电气部件保持合适的工作温度。

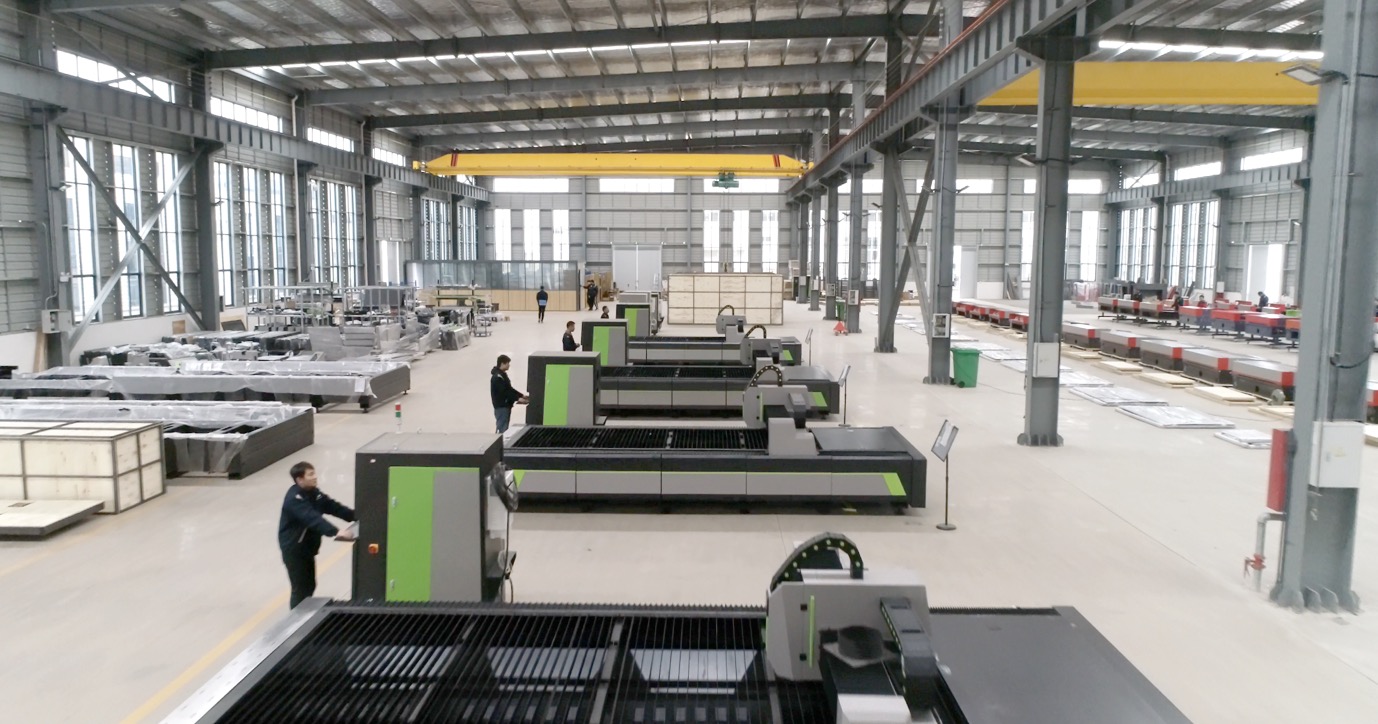

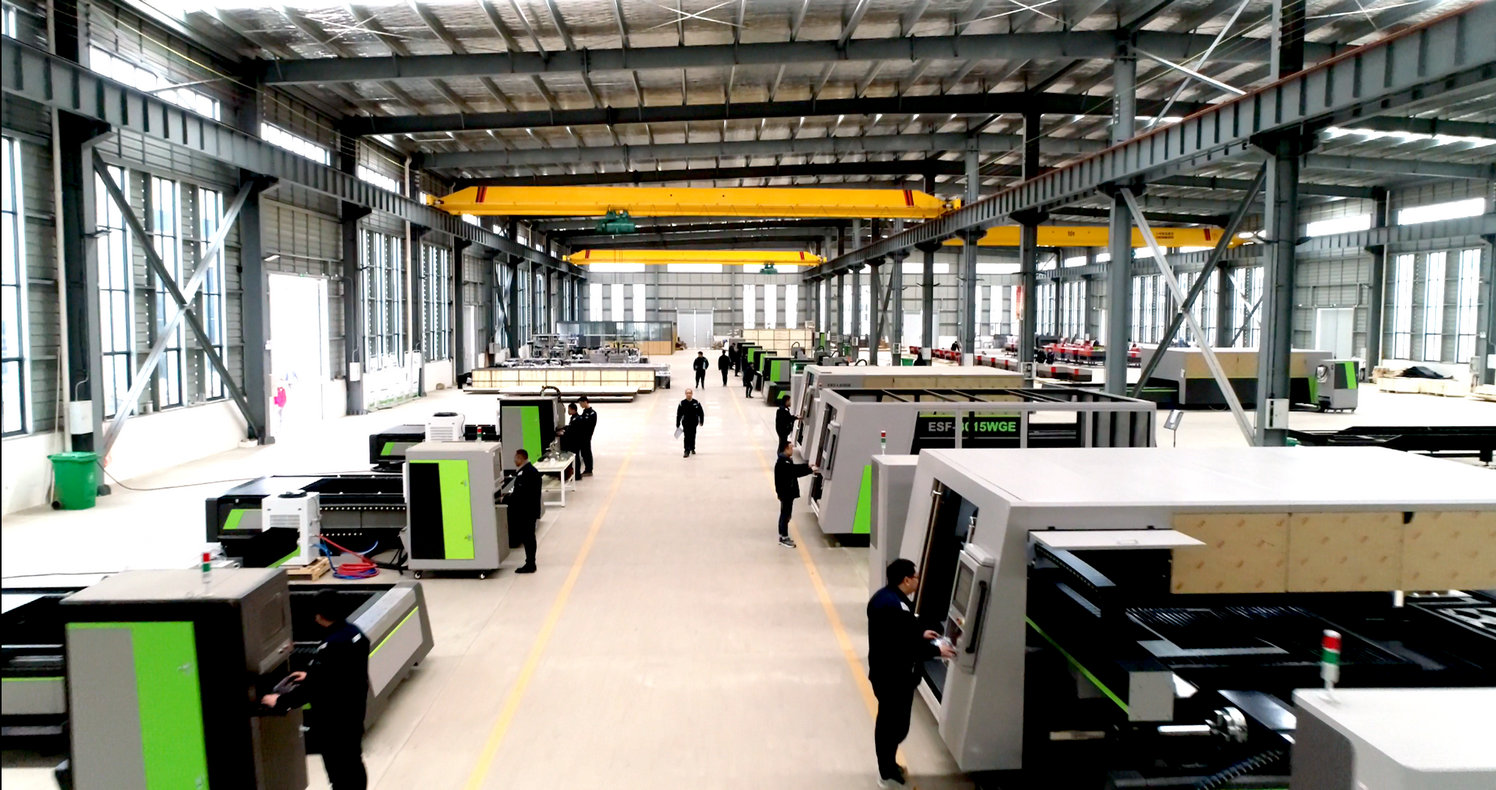

工厂观光



纤维切割机

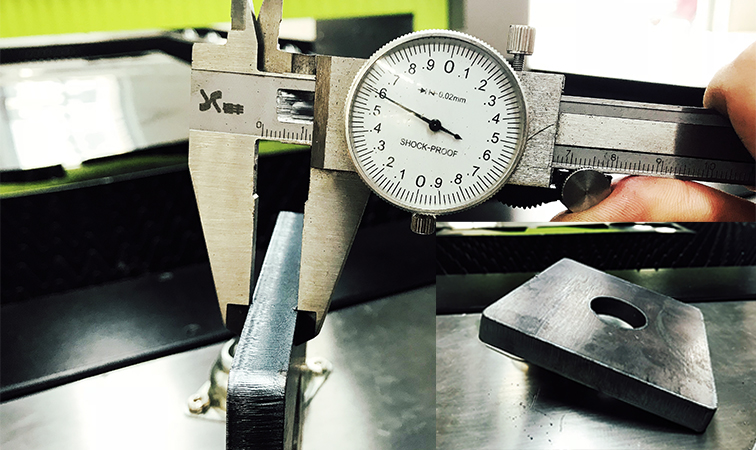

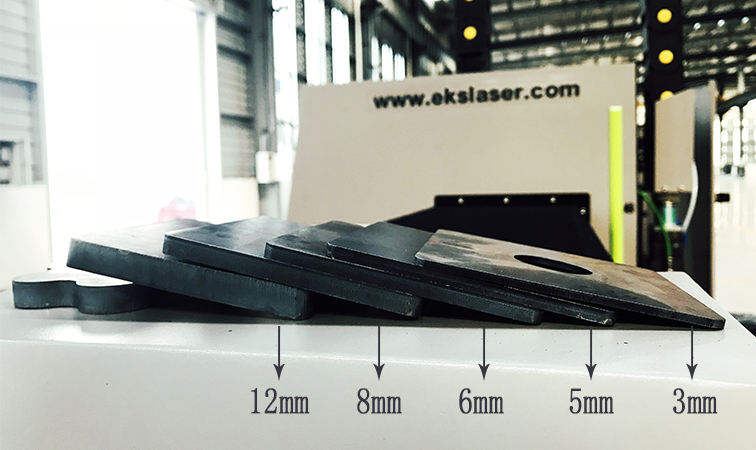

切割样品




组件清单


项目

名称

数量

1

激光



1)

光纤激光器

1套

IPG

2

激光切割头

1

EKS激光

1)

光纤激光切割头

1套

Raytools / WSX

3

控制系统



1)

光纤控制系统

1套

剪裁

4

机械工具



1)

机床床

1套

EKS激光

2)

X,Y轴齿轮(1.5kw&2.0kw)

1套

YYC

3)

X,Y和Z轴的导轨

1套

HIWIN

4)

Z轴滚珠丝杠

1套

HIWIN

5)

伺服电机和X和Y轴驱动器

3套

安川

6)

减速箱

1套

摩托车

7)

气动系统

1套

日本SMC

8)

控制柜

1套

断开式

9)

配饰

1套

EKS激光

5

冷却系统



1)

水冷系统

1套

同飞

6

标准辅助部件



1)

活动托盘

1套

EKS激光

2)

排气扇

1套

EKS激光

3)

气动夹

1套

EKS激光

型号类型

ESF-3015WGE

ESF-4015WGE

ESF-4020WGE

ESF-6015WGE

ESF-6020WGE

激光发生器

IPG /雷克斯

工作区域

3000 * 1500毫米

4000 * 1500毫米

4000 * 2000毫米

6000 * 1500毫米

6000 * 2000毫米

激光功率

1000w / 1500w / 2000w / 3000w / 4000w / 6000W / 8000W / 10000W

最高速度

0-100 / min(取决于材料和厚度)

定位精度

±0.03毫米

重复定位精度

±0.02毫米

X轴行程

1500毫米/ 2000毫米

Y轴行程

3000毫米/ 4000毫米/ 6000毫米

Z轴行程

100毫米

加速

1.6克

传播

台湾高精度齿条+高精度直线导轨

电源

380V / 50赫兹〜60赫兹

机器重量

10000公斤/ 13000公斤/ 14000公斤/ 16000公斤/ 18000公斤

技术参数


激光输出功率

1000瓦

激光波长

1070纳米

激光介质

带有稀土元素的玻璃纤维品牌IPG

激光束质量

<0.373mrad

最小光束宽度

≤0.125毫米

工作区域

3000毫米×1500毫米

轴向精度

≤±0.05毫米/米

重复精度

≤±0.03毫米/米

最高切割碳钢的厚度

12毫米(最佳厚度0.5--8毫米)

最高切割不锈钢厚度

4毫米(最佳厚度0.5--3mm)

电源

380V / 50赫兹

连续工作时间

24小时

主机重量

10000公斤

外形尺寸

8384毫米* 3112毫米* 2200毫米


1


工作费用(仅供参考)


电费1000瓦

名称

功率千瓦

电力

实际消费

激光源

3.4

≤17.1

17.1x0.8x0.15 = 2.05美元

切割床

8.5

使用80%的功率进行切割,0.15USD / 1kw

冷水机

3

排气扇

2.2

耗气成本

类型

价钱

美元/瓶

生活分钟/瓶

美元/小时

备注

氧气2

2.3

60

2.3

1mm碳钢

N2

3.85

15

15.38

1mm不锈钢

液态氮

49.23

720

4.11

1mm不锈钢

空气

0

0

1.02电子

2mm以下

消耗性备件成本

消耗品

寿命(小时)

价格(美元

美元/小时

备注

保护镜

≥240

15.38

0.06USD /小时

环境越好,使用寿命越长

铜nozzel

≥600

23.08

0.04USD /小时

非常困难

陶瓷环

≥1500

76.92

0.05USD /小时

0.15USD /小时

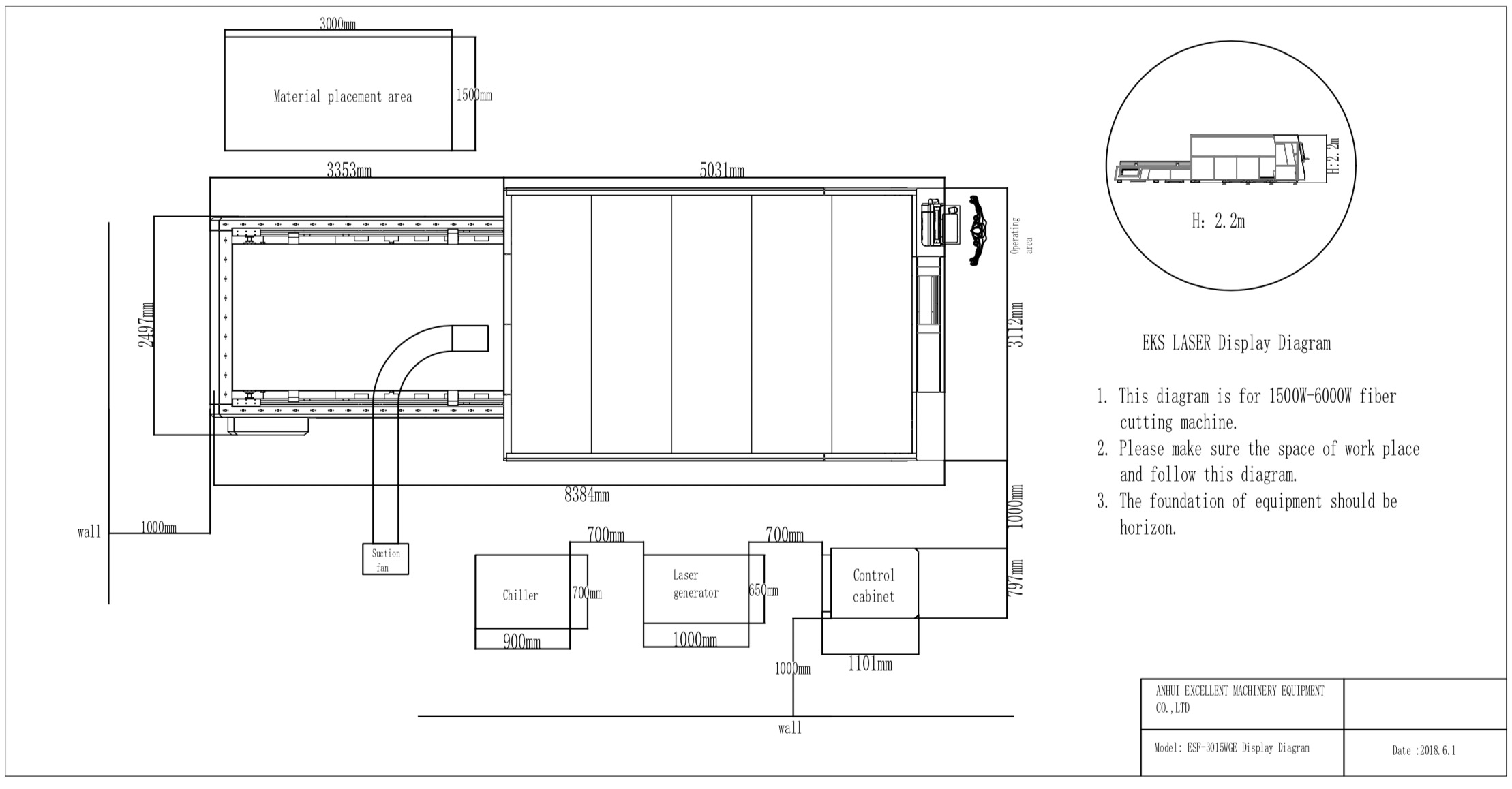

布局图

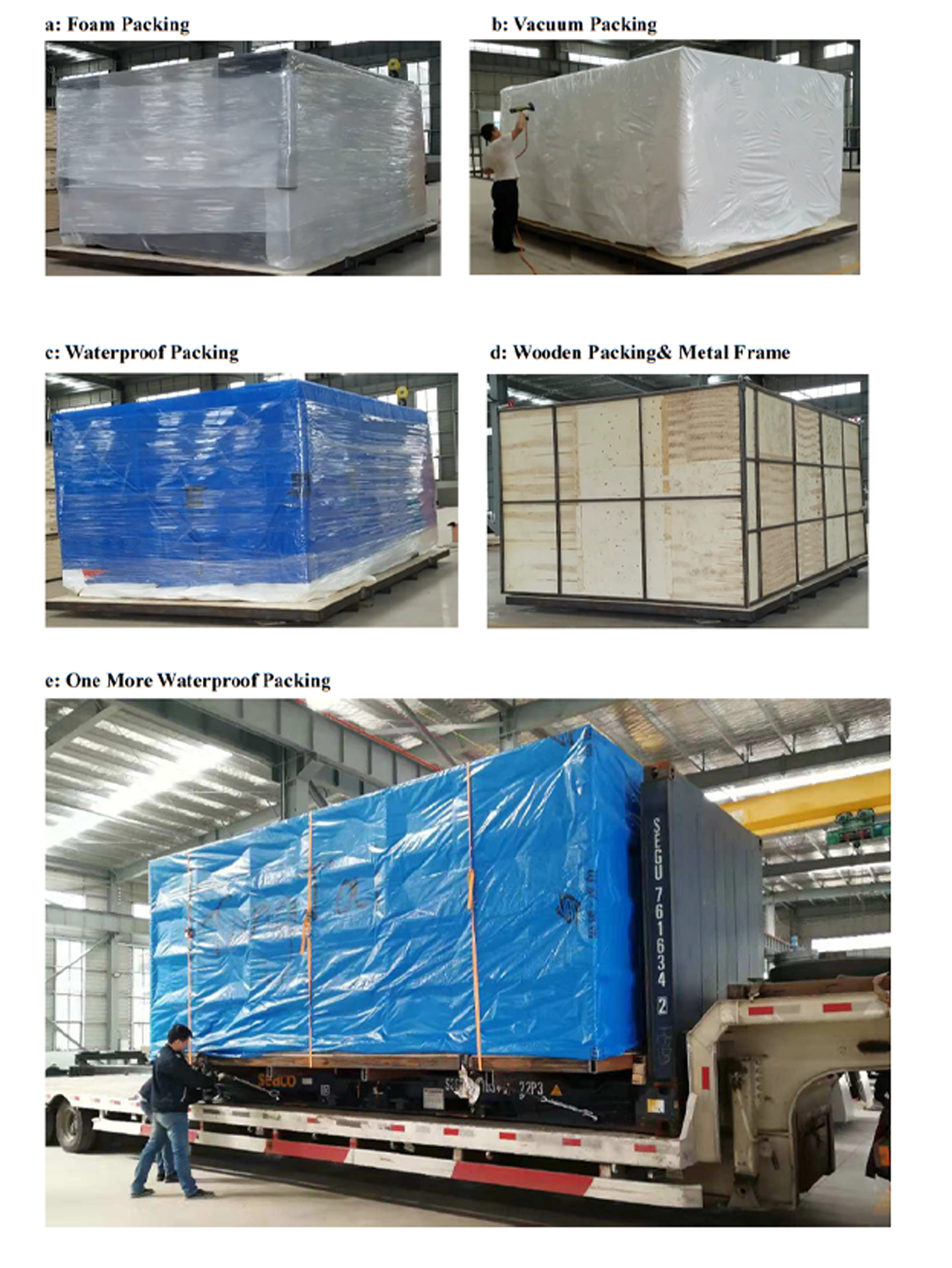

包装程序
