3000 * 1500毫米
没有
没有
1-8毫米(750W)
ESF-3015GE-1000W光纤激光切割机,ESF-3015GE的切割尺寸为3000mm * 1500mm。切割缝和热效应都非常小,特别适合于钣金加工。
机器配置
IPG光纤激光源
IPG是世界上先进激光源之一。
它更加稳定,并广泛应用于各个领域。
精度高,切割面更光洁,切缝更小。
瑞士RAYTOOLS激光切割头 光学配置的优化,流畅高效的气流设计,旋钮焦点调节, 更轻松,更灵活,稳定,先进品质 | WSX激光切割头 两点定心调节,采用凸轮结构聚焦,可配备各种QBH结激光。 |
机床: 退火15小时(650℃),二次加工由CNC加工中心,多于4500公斤适合1000〜4000瓦激光源,1.6克加速
空调可以确保所有组件都能在恶劣的环境中稳定运行。 | 插座分开设计,易于安装和维护。 |
分离式控制柜 | 减少工作机械振动的影响。 |
国际标准电路板
法国SCHNEIDER电子元器件 | 日本安川伺服电机 放大器响应速度,100m /分钟 |
除渣系统:
机床下方的可移动托盘可在切割过程中收集废料和小的产品。
轨道和齿轮架自动注油
专业的Cypcut控制系统(FSCut 2000)
Cypcut功能强大,易于操作,并且与DXF,PLT,AI,NC-MASTER格式等兼容。
带空调的独立控制单元,可为激光源和内部电气部件保持合适的工作温度。
工厂观光
切割样品
客户参考
ESF-3015GE-1000W光纤激光切割机,ESF-3015GE的切割尺寸为3000mm * 1500mm。切割缝和热效应都非常小,特别适合于钣金加工。
机器配置
IPG光纤激光源
IPG是世界上先进激光源之一。
它更加稳定,并广泛应用于各个领域。
精度高,切割面更光洁,切缝更小。
瑞士RAYTOOLS激光切割头 光学配置的优化,流畅高效的气流设计,旋钮焦点调节, 更轻松,更灵活,稳定,先进品质 | WSX激光切割头 两点定心调节,采用凸轮结构聚焦,可配备各种QBH结激光。 |
机床: 退火15小时(650℃),二次加工由CNC加工中心,多于4500公斤适合1000〜4000瓦激光源,1.6克加速
空调可以确保所有组件都能在恶劣的环境中稳定运行。 | 插座分开设计,易于安装和维护。 |
分离式控制柜 | 减少工作机械振动的影响。 |
国际标准电路板
法国SCHNEIDER电子元器件 | 日本安川伺服电机 放大器响应速度,100m /分钟 |
除渣系统:
机床下方的可移动托盘可在切割过程中收集废料和小的产品。
轨道和齿轮架自动注油
专业的Cypcut控制系统(FSCut 2000)
Cypcut功能强大,易于操作,并且与DXF,PLT,AI,NC-MASTER格式等兼容。
带空调的独立控制单元,可为激光源和内部电气部件保持合适的工作温度。
工厂观光
切割样品
客户参考
组件清单
项目 | 名称 | 数量 | 牌 |
1 | 激光 | ||
1) | 光纤激光器 | 1套 | IPG |
2 | 激光切割头 | 1 | EKS激光 |
1) | 光纤激光切割头 | 1套 | Raytools / WSX |
3 | 控制系统 | ||
1) | 光纤控制系统 | 1套 | 剪裁 |
4 | 机械工具 | ||
1) | 机床床 | 1套 | EKS激光 |
2) | X,Y轴齿轮(1.5kw&2.0kw) | 1套 | YYC |
3) | X,Y和Z轴的导轨 | 1套 | HIWIN |
4) | Z轴滚珠丝杠 | 1套 | HIWIN |
5) | 伺服电机和X和Y轴驱动器 | 3套 | 安川 |
6) | 减速箱 | 1套 | 摩托车 |
7) | 气动系统 | 1套 | 日本SMC |
8) | 控制柜 | 1套 | |
9) | 配饰 | 1套 | EKS激光 |
5 | 冷却系统 | ||
1) | 水冷系统 | 1套 | 同飞 |
6 | 标准辅助部件 | ||
1) | 活动托盘 | 1套 | EKS激光 |
2) | 排气扇 | 1套 | EKS激光 |
3) | 1套 | EKS激光 |
型号类型 | ESF-3015E | ESF-4015E | ESF-4020GE | ESF-6015GE | ESF-6020GE |
激光发生器 | IPG /雷克斯 | ||||
工作区域 | 3000 * 1500毫米 | 4000 * 1500毫米 | 4000 * 2000毫米 | 6000 * 1500毫米 | 6000 * 2000毫米 |
激光功率 | 1000w / 1500w / 2000w / 3000w / 4000w | ||||
最高速度 | 0-100 / min(取决于材料和厚度) | ||||
定位精度 | ±0.03毫米 | ||||
重复定位精度 | ±0.02毫米 | ||||
X轴行程 | 1500毫米/ 2000毫米 | ||||
Y轴行程 | 3000毫米/ 4000毫米/ 6000毫米 | ||||
Z轴行程 | 100毫米 | ||||
加速 | 1.6G / 1.4G / 1.2G | ||||
传播 | 台湾高精度齿条+高精度直线导轨 | ||||
电源 | 380V / 50赫兹〜60赫兹 | ||||
机器重量 | 7500公斤/ 8500公斤/ 9000公斤/ 10500公斤/ 11000公斤 |
组件清单
项目 | 名称 | 数量 | 牌 |
1 | 激光 | ||
1) | 光纤激光器 | 1套 | IPG |
2 | 激光切割头 | 1 | EKS激光 |
1) | 光纤激光切割头 | 1套 | Raytools / WSX |
3 | 控制系统 | ||
1) | 光纤控制系统 | 1套 | 剪裁 |
4 | 机械工具 | ||
1) | 机床床 | 1套 | EKS激光 |
2) | X,Y轴齿轮(1.5kw&2.0kw) | 1套 | YYC |
3) | X,Y和Z轴的导轨 | 1套 | HIWIN |
4) | Z轴滚珠丝杠 | 1套 | HIWIN |
5) | 伺服电机和X和Y轴驱动器 | 3套 | 安川 |
6) | 减速箱 | 1套 | 摩托车 |
7) | 气动系统 | 1套 | 日本SMC |
8) | 控制柜 | 1套 | |
9) | 配饰 | 1套 | EKS激光 |
5 | 冷却系统 | ||
1) | 水冷系统 | 1套 | 同飞 |
6 | 标准辅助部件 | ||
1) | 活动托盘 | 1套 | EKS激光 |
2) | 排气扇 | 1套 | EKS激光 |
3) | 1套 | EKS激光 |
型号类型 | ESF-3015E | ESF-4015E | ESF-4020GE | ESF-6015GE | ESF-6020GE |
激光发生器 | IPG /雷克斯 | ||||
工作区域 | 3000 * 1500毫米 | 4000 * 1500毫米 | 4000 * 2000毫米 | 6000 * 1500毫米 | 6000 * 2000毫米 |
激光功率 | 1000w / 1500w / 2000w / 3000w / 4000w | ||||
最高速度 | 0-100 / min(取决于材料和厚度) | ||||
定位精度 | ±0.03毫米 | ||||
重复定位精度 | ±0.02毫米 | ||||
X轴行程 | 1500毫米/ 2000毫米 | ||||
Y轴行程 | 3000毫米/ 4000毫米/ 6000毫米 | ||||
Z轴行程 | 100毫米 | ||||
加速 | 1.6G / 1.4G / 1.2G | ||||
传播 | 台湾高精度齿条+高精度直线导轨 | ||||
电源 | 380V / 50赫兹〜60赫兹 | ||||
机器重量 | 7500公斤/ 8500公斤/ 9000公斤/ 10500公斤/ 11000公斤 |
工作费用(仅供参考)
电费(1000瓦) | |||||||
名称 | 功率(千瓦) | 电力 | 实际消费 | ||||
激光源 | 3.4 | ≤17.1 | 17.1x0.8x0.15 = 2.05美元 | ||||
切割床 | 8.5 | (使用80%的功率进行切割,0.15USD / 1kw) | |||||
冷水机 | 3 | ||||||
排气扇 | 2.2 | ||||||
耗气成本 | |||||||
类型 | 价钱 (美元/瓶) | 生活(分钟/瓶) | 总(美元/小时) | 备注 | |||
氧气2 | 2.3 | 60 | 2.3 | 1mm碳钢 | |||
N2 | 3.85 | 15 | 15.38 | 1mm不锈钢 | |||
液态氮 | 49.23(中) | 720 | 4.11 | 1mm不锈钢 | |||
空气 | 0 | 0 | 1.02(电子) | 2mm以下 | |||
消耗性备件成本 | |||||||
消耗品 | 寿命(小时) | 价格(美元) | 总 (美元/小时) | 备注 | |||
保护镜 | ≥240 | 15.38 | 0.06USD /小时 | 环境越好,使用寿命越长 | |||
铜喷嘴 | ≥600 | 23.08 | 0.04USD /小时 | 非常困难 | |||
陶瓷环 | ≥1500 | 76.92 | 0.05USD /小时 | ||||
总 | 0.15USD /小时 |
技术参数
激光输出功率 | 1000瓦 |
激光波长 | 1070纳米 |
激光介质 | 带有稀土元素的玻璃纤维,品牌IPG |
激光束质量 | <0.373mrad |
最小光束宽度 | ≤0.125毫米 |
工作区域 | 3000毫米×1500毫米 |
轴向精度 | ≤±0.05毫米/米 |
重复精度 | ≤±0.03毫米/米 |
最高切割碳钢的厚度 | 12毫米(最佳厚度0.5--8毫米) |
最高切割不锈钢厚度 | 4毫米(最佳厚度0.5--3mm) |
电源 | 380V / 50赫兹 |
连续工作时间 | 24小时 |
主机重量 | |
外形尺寸 | 4700毫米* 2400毫米* 2200毫米 |
工作费用(仅供参考)
电费(1000瓦) | |||||||
名称 | 功率(千瓦) | 电力 | 实际消费 | ||||
激光源 | 3.4 | ≤17.1 | 17.1x0.8x0.15 = 2.05美元 | ||||
切割床 | 8.5 | (使用80%的功率进行切割,0.15USD / 1kw) | |||||
冷水机 | 3 | ||||||
排气扇 | 2.2 | ||||||
耗气成本 | |||||||
类型 | 价钱 (美元/瓶) | 生活(分钟/瓶) | 总(美元/小时) | 备注 | |||
氧气2 | 2.3 | 60 | 2.3 | 1mm碳钢 | |||
N2 | 3.85 | 15 | 15.38 | 1mm不锈钢 | |||
液态氮 | 49.23(中) | 720 | 4.11 | 1mm不锈钢 | |||
空气 | 0 | 0 | 1.02(电子) | 2mm以下 | |||
消耗性备件成本 | |||||||
消耗品 | 寿命(小时) | 价格(美元) | 总 (美元/小时) | 备注 | |||
保护镜 | ≥240 | 15.38 | 0.06USD /小时 | 环境越好,使用寿命越长 | |||
铜喷嘴 | ≥600 | 23.08 | 0.04USD /小时 | 非常困难 | |||
陶瓷环 | ≥1500 | 76.92 | 0.05USD /小时 | ||||
总 | 0.15USD /小时 |
技术参数
激光输出功率 | 1000瓦 |
激光波长 | 1070纳米 |
激光介质 | 带有稀土元素的玻璃纤维,品牌IPG |
激光束质量 | <0.373mrad |
最小光束宽度 | ≤0.125毫米 |
工作区域 | 3000毫米×1500毫米 |
轴向精度 | ≤±0.05毫米/米 |
重复精度 | ≤±0.03毫米/米 |
最高切割碳钢的厚度 | 12毫米(最佳厚度0.5--8毫米) |
最高切割不锈钢厚度 | 4毫米(最佳厚度0.5--3mm) |
电源 | 380V / 50赫兹 |
连续工作时间 | 24小时 |
主机重量 | |
外形尺寸 | 4700毫米* 2400毫米* 2200毫米 |
包装程序。
布局图
包装程序。

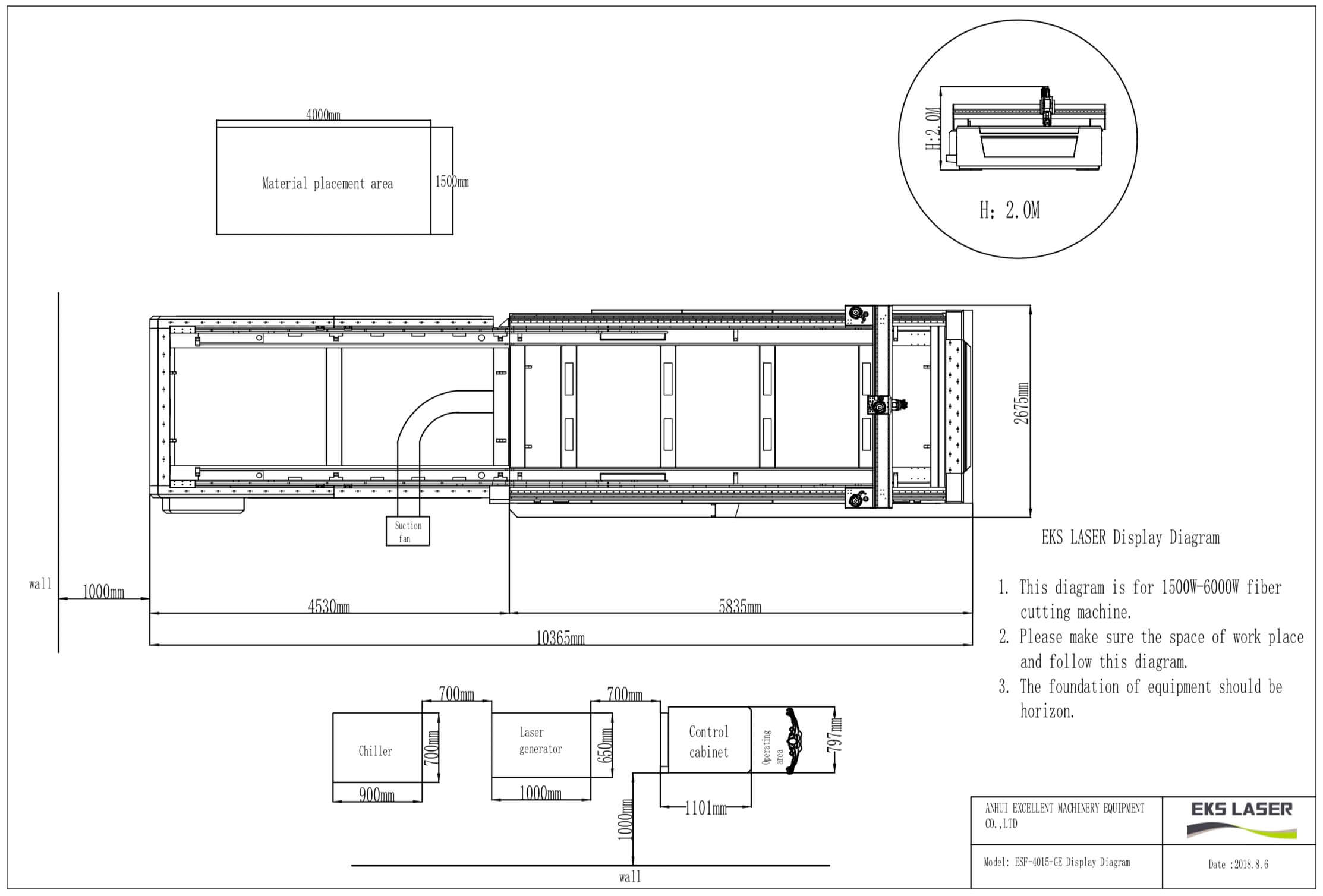

布局图
